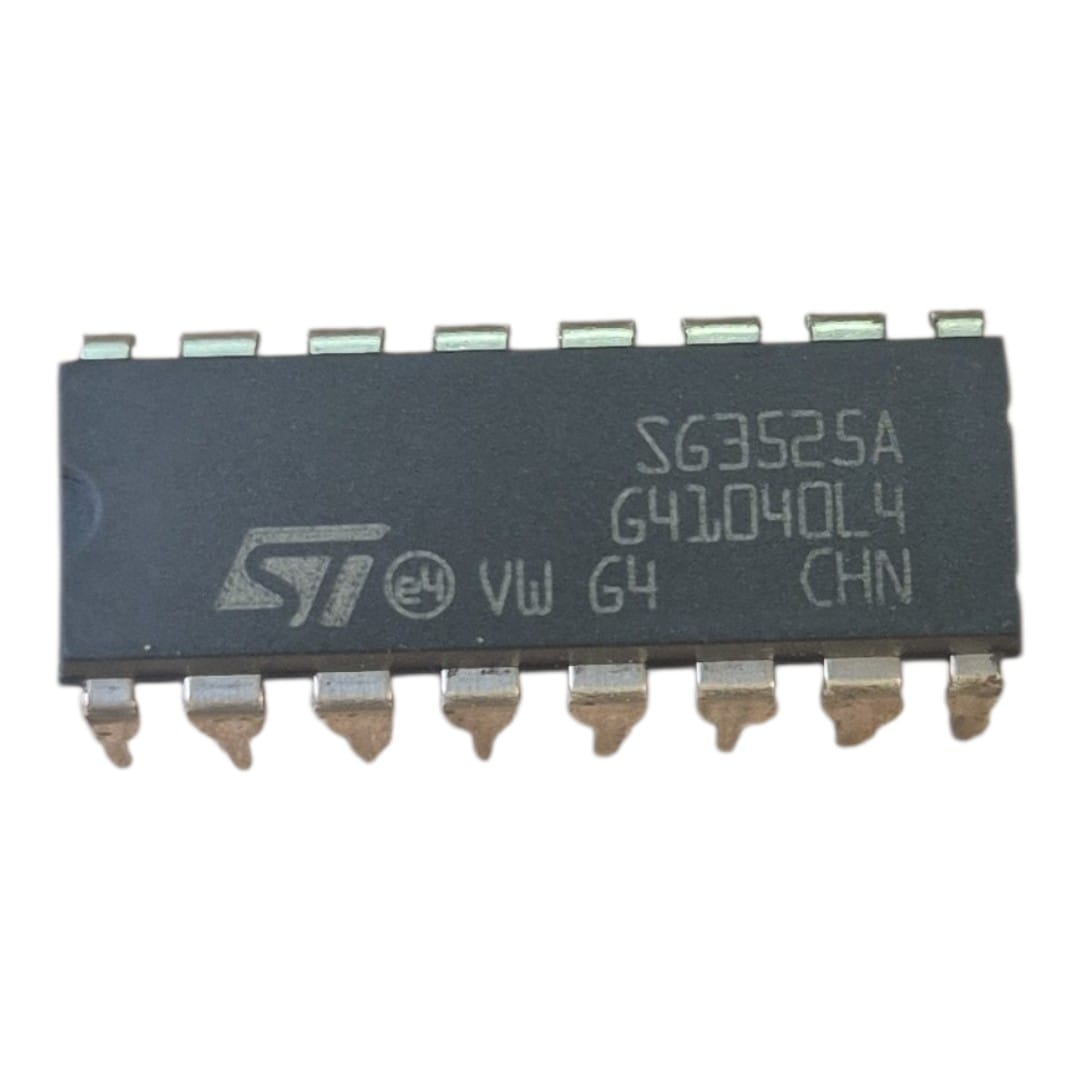

O SG3525AN é um circuito integrado (IC) controlador de modulação por largura de pulso (PWM) usado em fontes de alimentação de modo de comutação e outras aplicações onde o controle preciso da energia é necessário. Ele é fabricado pela STMicroelectronics e vem em um pacote Dual In-line (DIP) com 16 pinos. Aqui estão alguns recursos e especificações principais do SG3525AN:
Características principais:
- Faixa de tensão operacional : 8 V a 35 V
- Frequência do oscilador : ajustável de 100 Hz a 400 kHz
- Faixa de ciclo de trabalho : 0% a 100%
- Corrente de saída : fonte de 200 mA, dissipador de 500 mA
- Controle de tempo morto : ajustável
- Bloqueio de Subtensão (UVLO)
- Capacidade de partida suave
- Entrada de desligamento
Configuração de pinos (DIP-16):
- INV IN : Entrada inversora do amplificador de erro.
- NI IN : Entrada não inversora do amplificador de erro.
- OSC OUT : Saída do oscilador.
- RT : Pino do resistor de temporização.
- CT : Pino do capacitor de temporização.
- DTC : Controle de tempo morto.
- SYNC : Entrada de sincronização.
- GND : Terra.
- C OUT A : Saída A.
- VCC : Tensão de alimentação.
- C OUT B : Saída B.
- VREF : Tensão de referência.
- COMP : Compensação.
- SHDN : Desligamento.
- SOFT-START : Controle de partida suave.
- VCLAMP : Grampo de tensão.
Formulários:
- Fontes de alimentação de modo comutado (SMPS)
- Conversores DC para DC
- Inversores
- Sistemas de controle de motores
