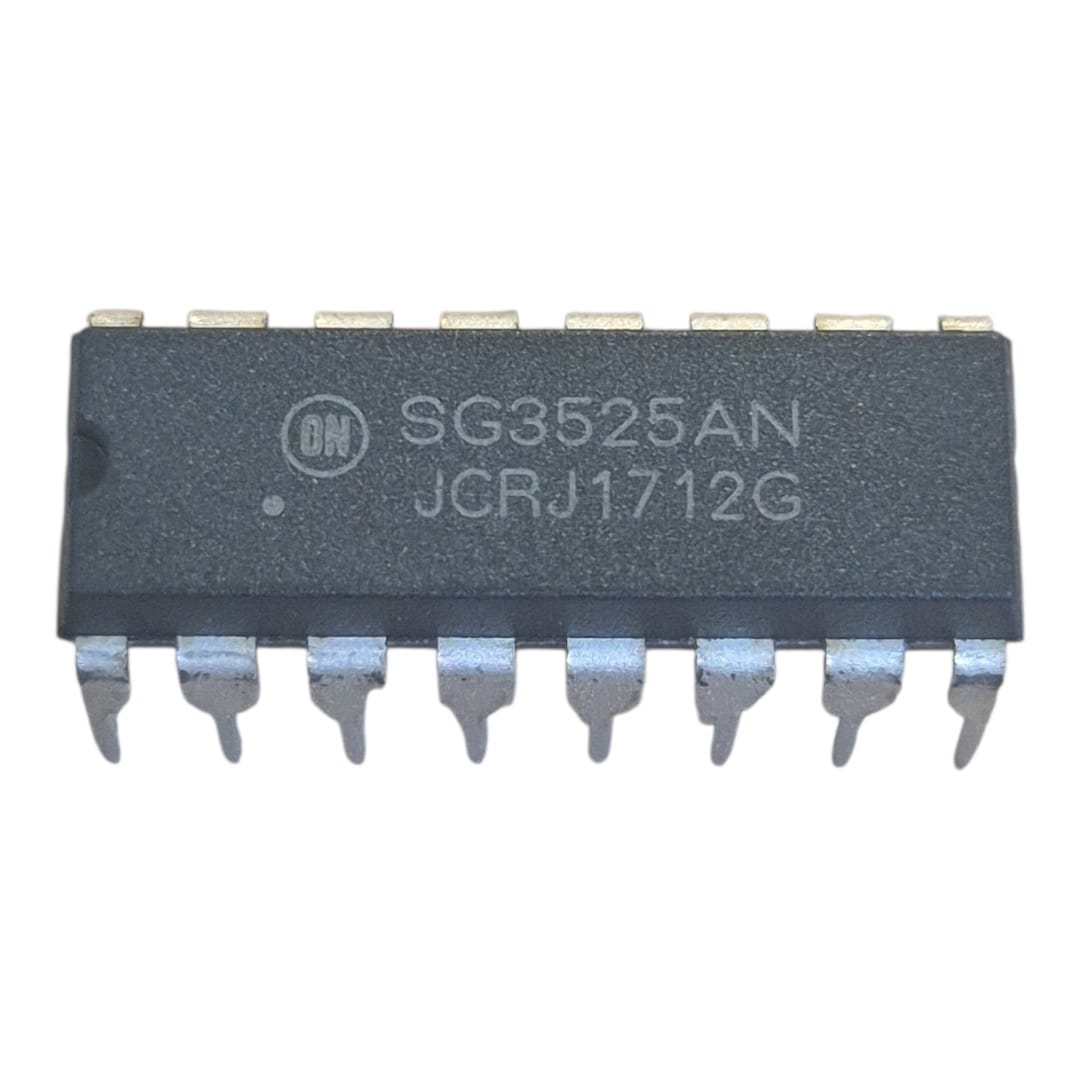

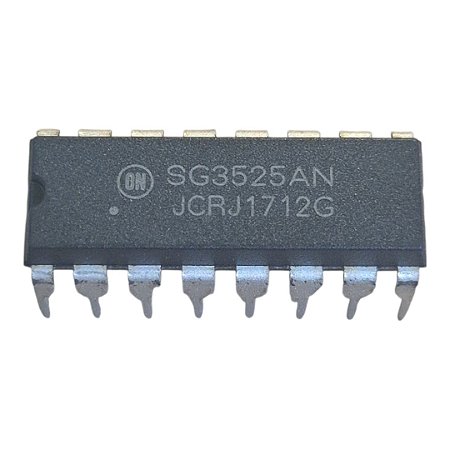

Circuito Integrado SG3525AN DIP-16 On Semiconductor
Circuito integrado controlador PWM (Pulse Width Modulation) utilizado principalmente em fontes chaveadas, inversores e conversores DC-DC. Possui duas saídas para acionamento, oscilador interno, controle de frequência, soft-start e proteção contra subtensão.
Especificações:
- Modelo: SG3525AN
- Fabricante: On Semiconductor (onsemi)
- Tipo: Controlador PWM
- Encapsulamento: DIP-16 / PDIP-16
- Número de pinos: 16
- Tensão de alimentação: 8 a 35 V
- Frequência de oscilação: até 400 kHz
- Saídas: 2
- Ciclo de trabalho máximo: 49%
- Referência interna: 5,1 V
- Corrente de saída: até aproximadamente 500 mA
- Temperatura de operação: 0°C a +70°C
- Montagem: Through-Hole (PTH)
- Topologia: Push-Pull
Indicado para projetos de fontes chaveadas, inversores, conversores elevadores/abaixadores e sistemas de controle de potência.
