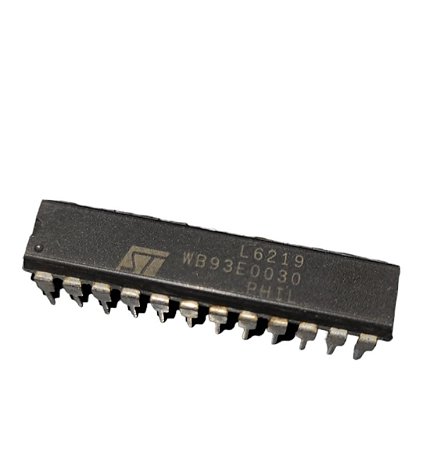

O **Circuito Integrado L6219DS** é um driver de motor bifásico desenvolvido pela STMicroelectronics. Ele é usado para controlar motores de passo em aplicações que exigem controle preciso de movimento, como impressoras, scanners, e outros sistemas automatizados.
**Características Principais:**
- **Modelo:** L6219DS
- **Função:** Driver de motor bifásico (motor de passo)
- **Encapsulamento:** DIP-24 (Dual In-line Package)
- **Corrente de Saída:** Até 750 mA por fase
- **Tensão de Alimentação:** 10V a 46V
- **Modos de Operação:** Passo completo e meio passo
- **Proteções Integradas:** Contra sobrecorrente e sobretemperatura
- **Controle de Corrente:** Via modulação PWM interna
- **Diodos de Proteção:** Diodos de recirculação integrados para proteção contra picos de tensão
**Aplicações:**
- Impressoras e scanners
- Equipamentos de escritório e automação
- Máquinas de controle numérico (CNC)
- Robótica e atuadores
**Vantagens:**
- **Alta Precisão:** Suporta modos de passo completo e meio passo para controle preciso de motores de passo.
- **Proteções Internas:** Proteção integrada contra sobrecorrente e sobretemperatura para maior confiabilidade.
- **Facilidade de Uso:** Encapsulamento DIP facilita a montagem e soldagem em protótipos e projetos de pequena escala.
**Configuração dos Terminais:**
- **Alimentação (VCC):** Conecte à tensão de alimentação do motor.
- **Terra (GND):** Conexão de referência para o circuito.
- **Entradas de Controle (Phase, Enable):** Controlam a direção e ativação do motor.
- **Saídas para o Motor (Out1A, Out1B, Out2A, Out2B):** Conectam-se às bobinas do motor de passo.
- **Controle de Corrente (Rsense):** Conecte resistores de detecção para definir o limite de corrente.
**Instruções de Uso:**
1. **Alimentação:** Conecte os pinos de alimentação (VCC) e terra (GND) às fontes de energia adequadas.
2. **Conexões do Motor:** Ligue as saídas do driver (Out1A, Out1B, Out2A, Out2B) às bobinas do motor de passo.
3. **Controle de Fase e Ativação:** Utilize os pinos de controle de fase e ativação para direcionar e ligar/desligar o motor.
4. **Ajuste de Corrente:** Configure os resistores de detecção de corrente para limitar a corrente através das bobinas do motor, conforme necessário.
5. **Testes e Ajustes:** Realize testes para garantir que o motor opere suavemente e ajuste os valores conforme necessário para atender às especificações de desempenho desejadas.
O L6219DS é uma escolha sólida para projetos que exigem controle preciso e eficiente de motores de passo, proporcionando uma solução confiável e fácil de implementar em uma variedade de aplicações.
