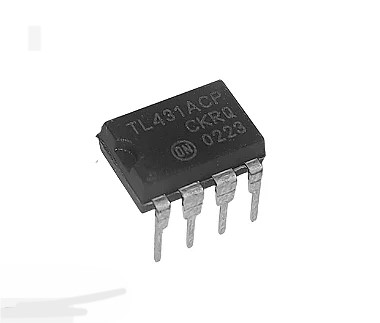

O TL431ACP é um regulador de tensão ajustável de precisão fabricado pela ON Semiconductor. É amplamente utilizado em fontes de alimentação, carregadores de bateria e circuitos de referência de tensão. O componente pode ser configurado para funcionar como um amplificador operacional de precisão, um regulador shunt ou uma referência de tensão.
### Características:
- **Tensão de Referência**: Precisão de 2.495V.
- **Tensão de Saída Ajustável**: De 2.495V a 36V.
- **Corrente de Operação**: Pode fornecer correntes de 1 mA a 100 mA.
- **Baixa Tensão de Offset**: Excelente estabilidade de tensão.
- **Desempenho Térmico**: Boa dissipação de calor.
- **Alta Precisão**: Alta estabilidade térmica e precisão de tensão.
### Configuração de Pinos (Pacote DIP-8):
1. **NC**: Não conectado.
2. **Anodo (A)**: Anodo para a operação de regulador shunt.
3. **Catodo (K)**: Catodo, terminal de referência de baixa tensão.
4. **Referência (R)**: Entrada de referência.
5. **NC**: Não conectado.
6. **NC**: Não conectado.
7. **NC**: Não conectado.
8. **NC**: Não conectado.
### Descrição Funcional:
- **Regulador Shunt**: O TL431ACP pode funcionar como um regulador de shunt, fornecendo uma tensão de referência precisa.
- **Tensão Ajustável**: A tensão de saída pode ser ajustada usando um divisor de tensão externo entre o pino de referência e o catodo.
- **Estabilidade Térmica**: Mantém uma alta precisão da tensão de saída em uma ampla faixa de temperaturas.
- **Proteção**: Proteção contra sobrecarga e desempenho confiável mesmo em condições de carga variáveis.
### Aplicações:
- **Fontes de Alimentação**: Usado como regulador de tensão de precisão em fontes de alimentação.
- **Carregadores de Bateria**: Controle de tensão de carga para baterias.
- **Referências de Tensão**: Fornece uma referência de tensão estável para ADCs e DACs.
- **Reguladores de Tensão**: Pode ser utilizado em reguladores lineares e reguladores de chaveamento.
- **Controle de Tensão**: Em circuitos de controle de feedback para manter a estabilidade de tensão.
### Exemplos de Aplicação:
1. **Regulador de Tensão Ajustável**: Pode ser configurado com resistores externos para ajustar a tensão de saída desejada.
2. **Regulador de Shunt**: Conectando o anodo à terra e o catodo à saída desejada, ele pode regular a tensão ao atuar como um regulador de shunt.
### Notas Adicionais:
O TL431ACP é um componente versátil e essencial para projetos de eletrônica que requerem uma referência de tensão precisa e ajustável. É fácil de implementar e oferece excelente desempenho em termos de estabilidade e precisão.
Se precisar de mais informações detalhadas ou especificações adicionais sobre o TL431ACP, sinta-se à vontade para perguntar!
