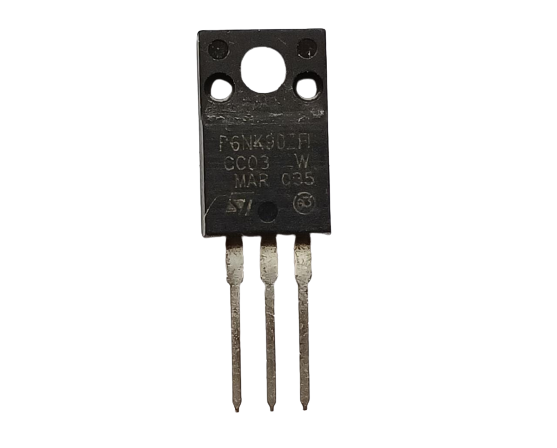

O P6NK90ZFP é um transistor MOSFET de canal N, projetado para aplicações que requerem alta tensão e corrente, como fontes de alimentação chaveadas e outros circuitos de alta potência. Fabricado pela STMicroelectronics, este MOSFET oferece uma combinação de alta tensão de dreno e capacidade de corrente significativa, mantendo perdas de comutação baixas.
Especificações do P6NK90ZFP
- Modelo: P6NK90ZFP
- Tipo: MOSFET de Canal N
- Encapsulamento: TO-220F
- Fabricante: STMicroelectronics
Características Principais:
- Tensão Máxima de Dreno-Fonte (V_DS): 900V
- Corrente Máxima de Dreno (I_D): 5.8A
- Dissipação de Potência (P_D): 35W
- Tensão Máxima de Gate-Fonte (V_GS): ±30V
- Resistência de Dreno-Fonte (R_DS(on)): 1.5Ω (típico)
- Temperatura de Operação: -55°C a +150°C
Aplicações:
- Fontes de Alimentação Chaveadas (SMPS): Utilizado em conversores de energia devido à sua alta eficiência.
- Conversores de Tensão: Adequado para circuitos de conversão de tensão em equipamentos industriais e de consumo.
- Lâmpadas Eletrônicas: Usado em balastros eletrônicos para lâmpadas fluorescentes e de LED.
- Carregadores de Bateria: Aplicado em circuitos de carregamento que requerem regulação precisa de tensão e corrente.
Pinagem do TO-220F:
O encapsulamento TO-220F do P6NK90ZFP possui três pinos:
- Pino 1 (Gate - G): Controla a condução do MOSFET.
- Pino 2 (Dreno - D): Conexão por onde a corrente principal flui quando o MOSFET está ativado.
- Pino 3 (Fonte - S): Conexão para a saída da corrente do dreno.
Características de Comutação:
- Tempo de Subida (t_r): 60 ns (típico)
- Tempo de Descida (t_f): 40 ns (típico)
