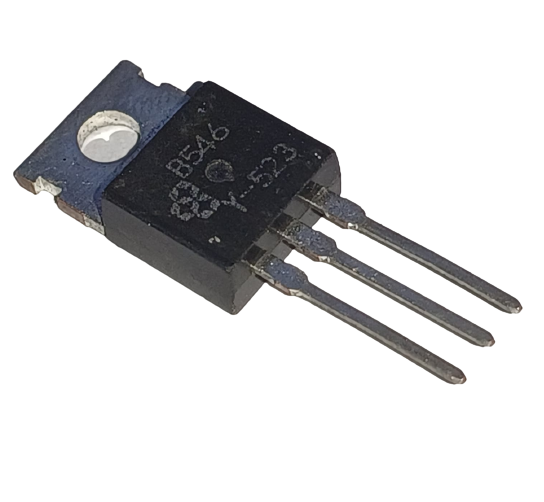

Aqui estão as especificações e informações sobre o **Transistor 2SB546Y TO-220 da Toshiba**:
### Especificações
- **Modelo:** 2SB546Y
- **Tipo:** Transistor PNP de Potência
- **Pacote:** TO-220
- **Fabricante:** Toshiba
### Características
- **Tensão Coletor-Emissor (Vceo):** 60V
- **Corrente de Coletor (Ic):** 4A
- **Dissipação de Potência (Ptot):** 40W
- **Ganho de Corrente (hFE):** 60 a 240 (para Ic = 2A)
- **Tensão Base-Emissor (Vbe):** 5V (máximo)
- **Temperatura de Operação:** -55°C a +150°C
### Aplicações
- **Amplificação de Potência:** Usado em circuitos amplificadores de potência e amplificadores de áudio.
- **Comutação de Carga:** Adequado para comutação de cargas de média a alta potência em sistemas de controle.
- **Reguladores de Tensão:** Pode ser utilizado em circuitos reguladores de tensão e fontes de alimentação.
### Pinagem (TO-220)
1. **Base (B):** Terminal de base, onde o sinal de controle é aplicado.
2. **Coletor (C):** Terminal de coletor, onde a corrente flui para fora do transistor.
3. **Emissor (E):** Terminal de emissor, onde a corrente flui para dentro do transistor.
### Observações
- **Dissipação Térmica:** O pacote TO-220 oferece uma boa capacidade de dissipação térmica, permitindo que o transistor suporte cargas significativas e dissipar calor eficientemente.
- **Uso em Circuitos de Potência:** O 2SB546Y é adequado para aplicações que requerem um transistor robusto para amplificação e comutação em níveis de potência intermediários.
Se precisar de mais informações ou tiver outras perguntas sobre este transistor, estou à disposição para ajudar!
