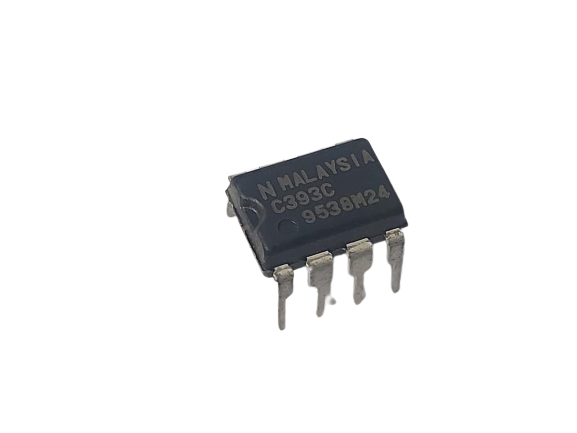

O UPC393C é um circuito integrado comparador de tensão fabricado pela NEC (atualmente parte da Renesas Electronics). Este comparador de tensão duplo é utilizado em diversas aplicações eletrônicas que requerem a comparação precisa de sinais analógicos. A seguir, uma descrição detalhada de suas características e funcionalidades:
### Descrição Geral
**Modelo:** UPC393C
**Tipo:** Comparador de Tensão Duplo
**Pacote:** DIP-8 (Dual In-line Package com 8 pinos)
### Principais Características
1. **Dois Comparadores de Tensão Independentes:**
- O UPC393C contém dois comparadores de tensão independentes dentro do mesmo encapsulamento, permitindo comparar duas entradas de sinal diferentes de maneira eficiente.
2. **Baixa Corrente de Polarização:**
- Caracterizado por baixa corrente de polarização nas entradas, o que é ideal para circuitos de precisão e aplicações de baixo consumo de energia.
3. **Largura de Banda Alta:**
- Operação rápida e resposta em alta frequência, adequada para aplicações que requerem comparações rápidas e precisas.
4. **Ampla Faixa de Tensão de Operação:**
- Funciona com uma ampla faixa de tensão de alimentação, tipicamente de 2V a 36V, o que o torna versátil para diversas aplicações.
5. **Saída de Coletor Aberto:**
- As saídas são de coletor aberto, permitindo a fácil interface com outros componentes lógicos e a capacidade de puxar a saída para qualquer nível de tensão desejado com um resistor externo.
6. **Proteção Interna:**
- Proteção contra curto-circuito e proteção térmica interna para assegurar operação segura e confiável.
### Pinos e Funções
1. **IN+ (Pinos 3 e 5):** Entradas não inversoras dos comparadores.
2. **IN- (Pinos 2 e 6):** Entradas inversoras dos comparadores.
3. **OUT (Pinos 1 e 7):** Saídas dos comparadores, de coletor aberto.
4. **GND (Pino 4):** Terra.
5. **VCC (Pino 8):** Tensão de alimentação.
### Especificações Elétricas
- **Tensão de Operação (VCC):** 2V a 36V.
- **Corrente de Entrada de Polarização:** Máxima de 250nA.
- **Corrente de Operação:** Típica de 0.8mA por comparador.
- **Offset de Tensão de Entrada:** Típica de 2mV.
- **Temperatura de Operação:** -40°C a +85°C.
### Aplicações Típicas
- **Conversores Analógicos-Digitais (ADC):**
- Utilizado em circuitos que convertem sinais analógicos em digitais através de comparações de nível.
- **Circuitos de Controle:**
- Sistemas de controle de motores, onde a comparação de sinais analógicos é necessária para determinar a velocidade ou posição.
- **Fontes de Alimentação:**
- Supervisão de tensão e detecção de subtensão ou sobretensão em fontes de alimentação.
- **Sistemas de Automação:**
- Circuitos de detecção e resposta em sistemas de automação industrial.
- **Equipamentos de Teste e Medição:**
- Utilizado em osciloscópios e multímetros para comparação de níveis de sinal.
### Benefícios
- **Alta Precisão:** Baixo offset de tensão de entrada e baixa corrente de polarização permitem comparações precisas.
- **Versatilidade:** Ampla faixa de tensão de operação e saídas de coletor aberto oferecem flexibilidade em diferentes projetos de circuito.
- **Baixo Consumo de Energia:** Ideal para aplicações sensíveis ao consumo de energia, como dispositivos portáteis.
- **Confiabilidade:** Proteções internas e robustez garantem operação estável e segura em várias condições.
O UPC393C é uma solução eficaz e confiável para uma ampla variedade de aplicações que requerem comparações de tensão precisas e rápidas, sendo uma excelente escolha para circuitos analógicos e de controle.
