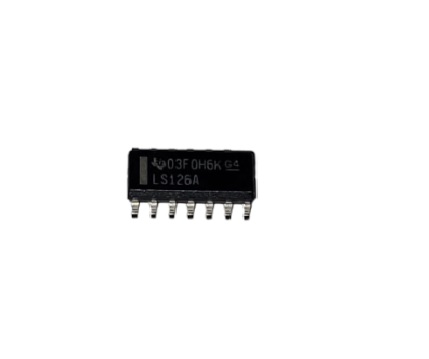

O **SN74LS126ADR** é um circuito integrado da Texas Instruments, encapsulado em um pacote SOIC-14 (Small Outline Integrated Circuit com 14 pinos). Este componente é um buffer/driver tri-state com entrada habilitada, projetado para aplicações em circuitos digitais onde é necessário controlar a direção dos sinais.
### Descrição do Produto:
O **SN74LS126ADR** é um buffer de alta velocidade que contém quatro buffers independentes, cada um com uma entrada de controle de habilitação. Quando a entrada de habilitação está desativada, a saída correspondente fica em alta impedância, permitindo que múltiplos drivers compartilhem uma única linha de comunicação sem interferências.
### Características Principais:
- **Número de Buffers**: 4 buffers independentes.
- **Configuração Tri-State**: Saídas em alta impedância quando desativadas.
- **Tensão de Operação**: Opera em uma faixa de tensão de 4.75V a 5.25V.
- **Tempo de Propagação**: Tipicamente 15 ns.
- **Encapsulamento SOIC-14**: Permite montagem em superfície, economizando espaço na PCB.
- **Corrente de Saída Máxima**: 24 mA.
- **Temperatura de Operação**: Faixa de temperatura de operação de 0°C a 70°C.
### Configuração dos Pinos:
- **Pino 1**: OE1 (Enable 1)
- **Pino 2**: A1 (Input 1)
- **Pino 3**: Y1 (Output 1)
- **Pino 4**: OE2 (Enable 2)
- **Pino 5**: A2 (Input 2)
- **Pino 6**: Y2 (Output 2)
- **Pino 7**: GND (Terra)
- **Pino 8**: Y3 (Output 3)
- **Pino 9**: A3 (Input 3)
- **Pino 10**: OE3 (Enable 3)
- **Pino 11**: Y4 (Output 4)
- **Pino 12**: A4 (Input 4)
- **Pino 13**: OE4 (Enable 4)
- **Pino 14**: Vcc (Tensão de alimentação)
### Aplicações Típicas:
- **Sistemas de Controle Digital**: Controle de sinal e buffering em sistemas digitais.
- **Computadores e Periféricos**: Utilizado em barramentos de dados e interfaces de comunicação.
- **Automação Industrial**: Comunicação entre diferentes módulos em sistemas de controle.
- **Dispositivos Eletrônicos de Consumo**: Equipamentos como televisores, computadores e consoles de jogos.
### Exemplo de Circuito de Aplicação:
Em um sistema de controle digital, o SN74LS126ADR pode ser utilizado para controlar a direção dos sinais em um barramento de dados compartilhado, permitindo que diferentes módulos se comuniquem sem interferência.
### Referências:
- Consulte o [datasheet da Texas Instruments](https://www.ti.com/lit/ds/symlink/sn74ls126a.pdf) para obter especificações detalhadas e diretrizes de aplicação.
- Distribuidores de componentes eletrônicos como Digi-Key, Mouser e RS Components oferecem o SN74LS126ADR para aquisição.
O SN74LS126ADR é uma solução eficiente para aplicações que exigem controle de sinal e buffering com alta velocidade e confiabilidade.
