Descrição

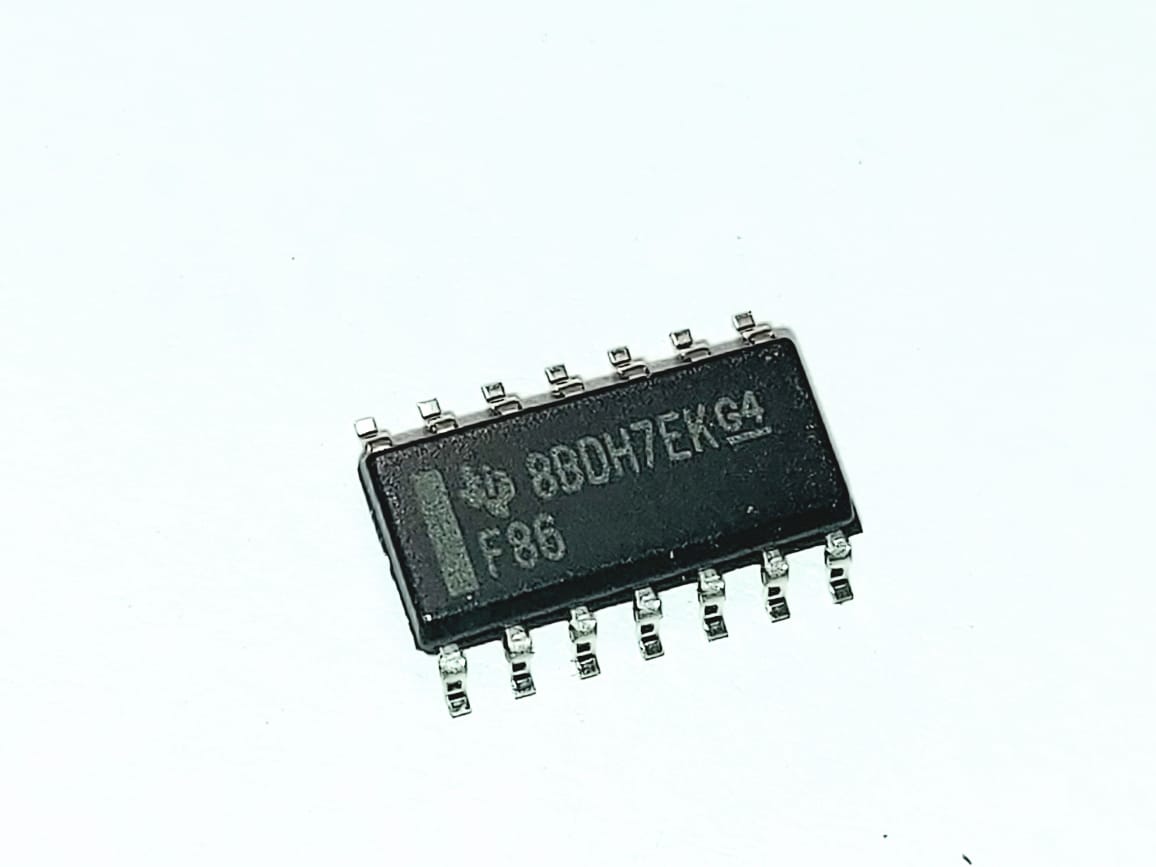

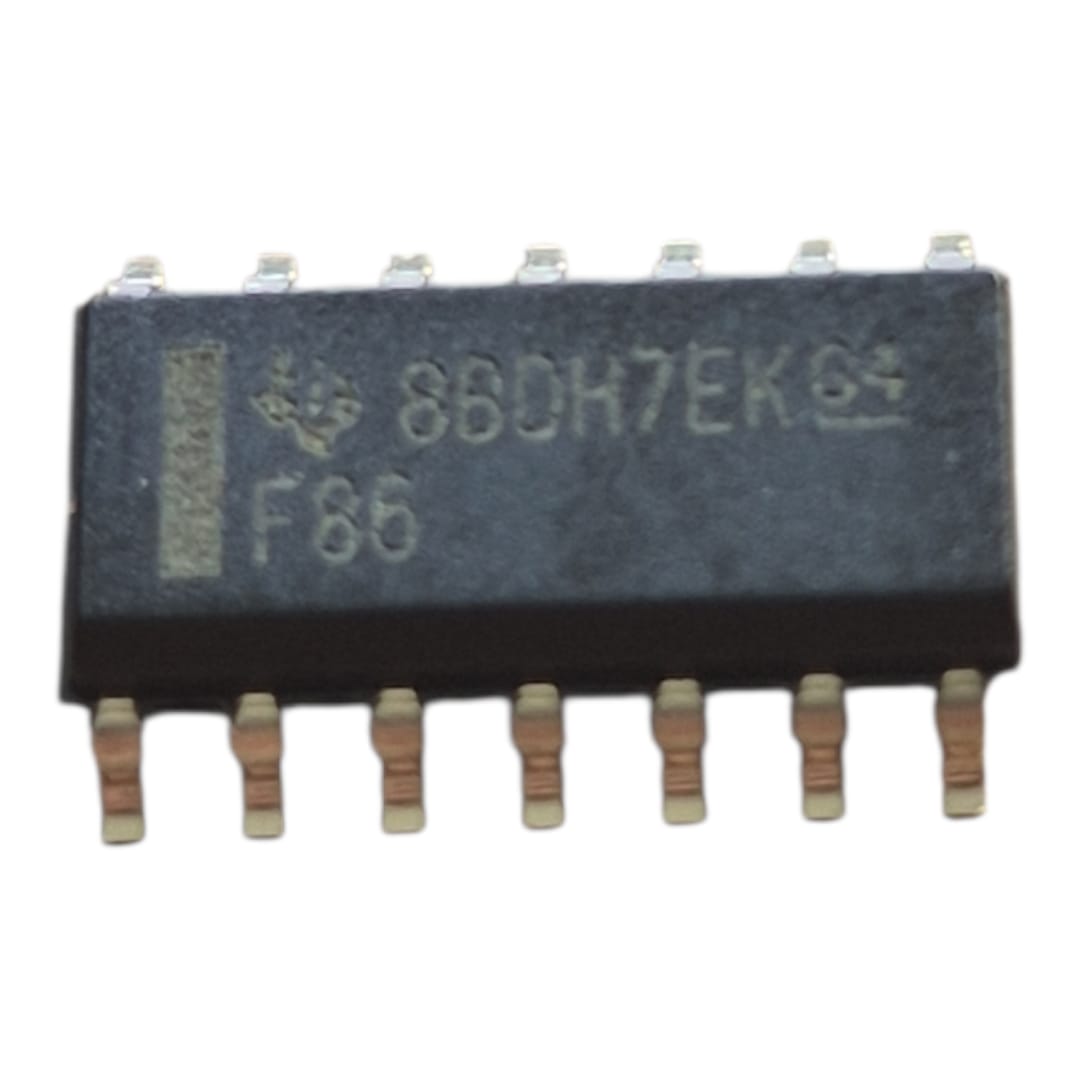

O SN74F86DR é um circuito integrado da Texas Instruments que reúne 4 portas XOR (OU-exclusivo) de 2 entradas em encapsulamento SMD SOIC-14. Pertence à família FAST/TTL 74F, oferecendo altíssima velocidade de comutação com atraso típico de propagação em torno de 5–7 ns, ideal para aplicações digitais de alto desempenho. TI+2TI+2
Indicado para projetos de processamento lógico, detecção de diferenças de fase, geradores de paridade, comparadores lógicos e circuitos que necessitam de função XOR verdadeira/complementar em nível TTL.
Características principais
-
Fabricante: Texas Instruments TI
-
Modelo: SN74F86DR
-
Função: 4 portas XOR (OU-exclusivo) de 2 entradas
-
Família lógica: 74F (FAST TTL) TI+1
-
Tensão de alimentação: 4,5 V a 5,5 V
-
Saída: push-pull (totem-pole)
-
Corrente de saída:
-
IOL máx.: 20 mA (nível baixo)
-
IOH máx.: –1 mA (nível alto) TI
-
-
Atraso de propagação típico: ≈ 5–7 ns @ 5 V, 50 pF TI+1
-
Taxa de dados máxima aproximada: até 70 Mbps TI
-
Faixa de temperatura de operação: 0 °C a 70 °C
-
Montagem: SMD – montagem em superfície
-
Encapsulamento: SOIC-14 (3,9 mm de largura) DigiKey
Encapsulamento
-
Tipo: SOIC (D)
-
Número de pinos: 14
-
Código do encapsulamento: SN74F86DR (carretel, SMD) DigiKey+1
Aplicações típicas
-
Geração e checagem de paridade em barramentos de dados
-
Comparadores lógicos e detecção de igualdade/diferença entre sinais
-
Detecção de fase e lógica de controle em sistemas digitais rápidos
-
Implementação de buffer/inversor selecionável usando a função XOR
-
Sistemas digitais em geral que exigem lógica TTL de alta velocidade
