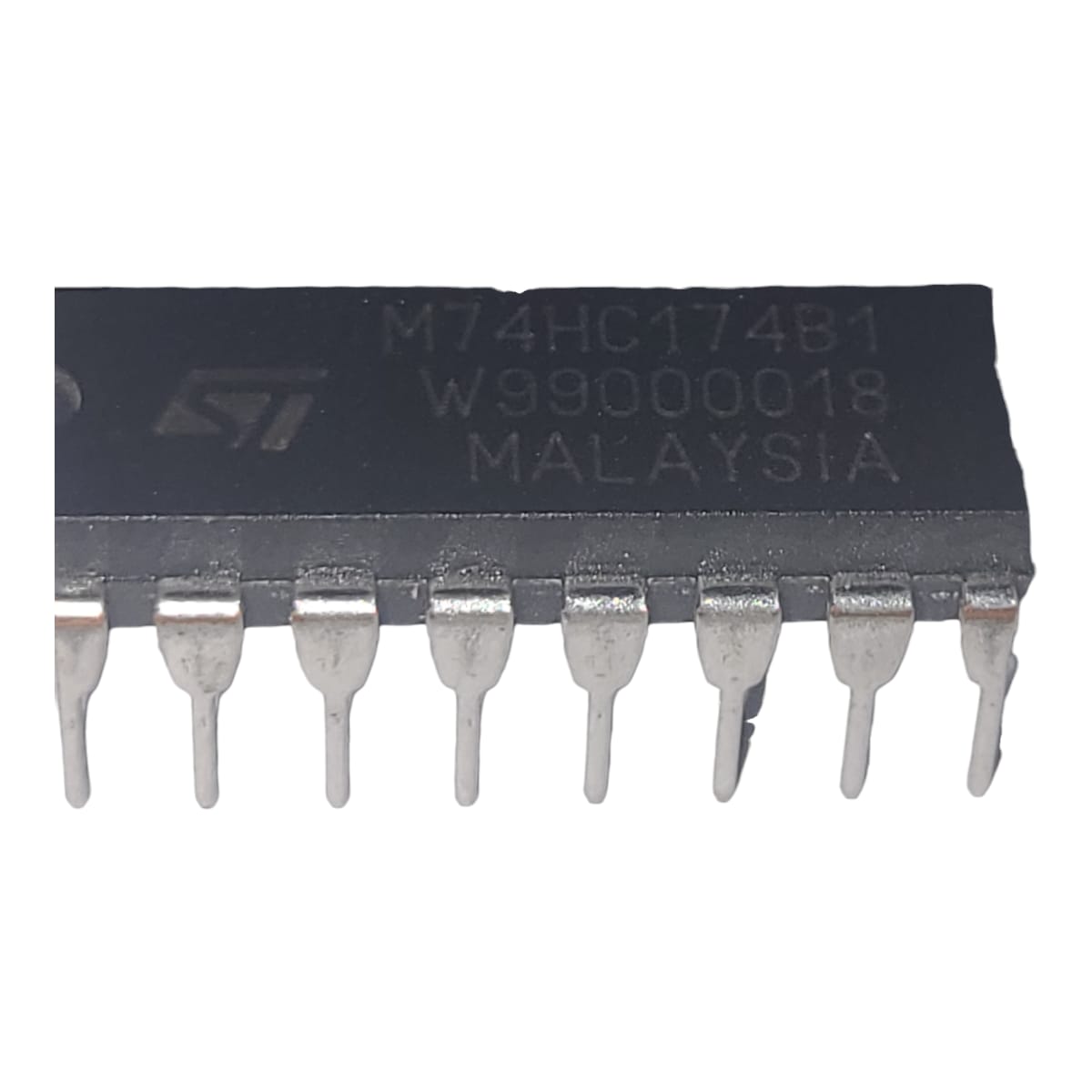

Circuito Integrado M74HC174B1 DIP-16 St

Código: 10830
R$ 0,50 R$ 0,44
Comprar Disponibilidade: Imediata Aproveite! Restam apenas 6 unidades
* Este prazo de entrega está considerando a disponibilidade do produto + prazo de entrega.

O M74HC174B1 é um circuito integrado fabricado pela STMicroelectronics, pertencente à família HC (High-Speed CMOS). Este CI específico é um registrador tipo D com 6 bits, equipado com flip-flops tipo D, uma entrada de clock (CLK) comum e uma entrada de clear assíncrono (CLR).

### Descrição Geral
O M74HC174B1 é um registrador tipo D de 6 bits, cada bit representado por um flip-flop D independente. Ele é encapsulado em um pacote DIP (Dual Inline Package) de 16 pinos. O circuito é projetado para aplicações que requerem armazenamento e transferência de dados de alta velocidade e baixa potência.

### Principais Características
- **Seis Flip-Flops Tipo D**: Cada flip-flop possui uma entrada de dados (D) e uma saída (Q), permitindo o armazenamento individual de bits.
- **Entrada de Clock (CLK) Comum**: Sincroniza a entrada de dados de todos os flip-flops.
- **Clear Assíncrono (CLR)**: Permite resetar todas as saídas (Q) dos flip-flops para zero, independentemente do clock.
- **Tecnologia CMOS de Alta Velocidade**: Oferece alta velocidade de operação com baixo consumo de energia.
- **Baixo Consumo de Energia**: Ideal para aplicações que requerem eficiência energética.
- **Alta Imunidade a Ruído**: As características CMOS proporcionam alta imunidade a ruídos, garantindo operação estável em ambientes adversos.

### Especificações Técnicas
- **Tensão de Alimentação**: 2V a 6V, sendo o valor típico 5V.
- **Corrente de Entrada**: Baixa corrente de entrada devido à tecnologia CMOS.
- **Frequência de Clock**: Pode operar em altas frequências de clock devido à sua arquitetura de alta velocidade.
- **Temperatura de Operação**: -55°C a +125°C, adequado para diversas condições ambientais.
- **Encapsulamento**: DIP-16, fácil de montar em placas de circuito impresso padrão.

### Aplicações Típicas
- **Armazenamento de Dados**: Ideal para armazenamento temporário de dados em sistemas digitais.
- **Registradores de Deslocamento**: Utilizado para registrar e deslocar dados em sistemas sequenciais.
- **Sistemas de Controle Digital**: Implementações que requerem armazenamento síncrono de dados.
- **Comunicações e Processamento de Dados**: Aplicações que necessitam de transferência rápida e eficiente de dados.

### Diagrama de Pinos (Pinout)
1. **Pino 1**: Q1 (Saída do Flip-Flop 1)
2. **Pino 2**: Q2 (Saída do Flip-Flop 2)
3. **Pino 3**: Q3 (Saída do Flip-Flop 3)
4. **Pino 4**: Q4 (Saída do Flip-Flop 4)
5. **Pino 5**: Q5 (Saída do Flip-Flop 5)
6. **Pino 6**: Q6 (Saída do Flip-Flop 6)
7. **Pino 7**: CLR (Entrada de Clear Assíncrono)
8. **Pino 8**: GND (Terra)
9. **Pino 9**: D6 (Entrada de Dados do Flip-Flop 6)
10. **Pino 10**: D5 (Entrada de Dados do Flip-Flop 5)
11. **Pino 11**: D4 (Entrada de Dados do Flip-Flop 4)
12. **Pino 12**: D3 (Entrada de Dados do Flip-Flop 3)
13. **Pino 13**: D2 (Entrada de Dados do Flip-Flop 2)
14. **Pino 14**: D1 (Entrada de Dados do Flip-Flop 1)
15. **Pino 15**: CLK (Entrada de Clock)
16. **Pino 16**: Vcc (Tensão de Alimentação)

Este circuito integrado é uma escolha excelente para diversas aplicações de lógica digital que requerem armazenamento de dados eficiente e confiável, bem como operação de alta velocidade com baixo consumo de energia.
