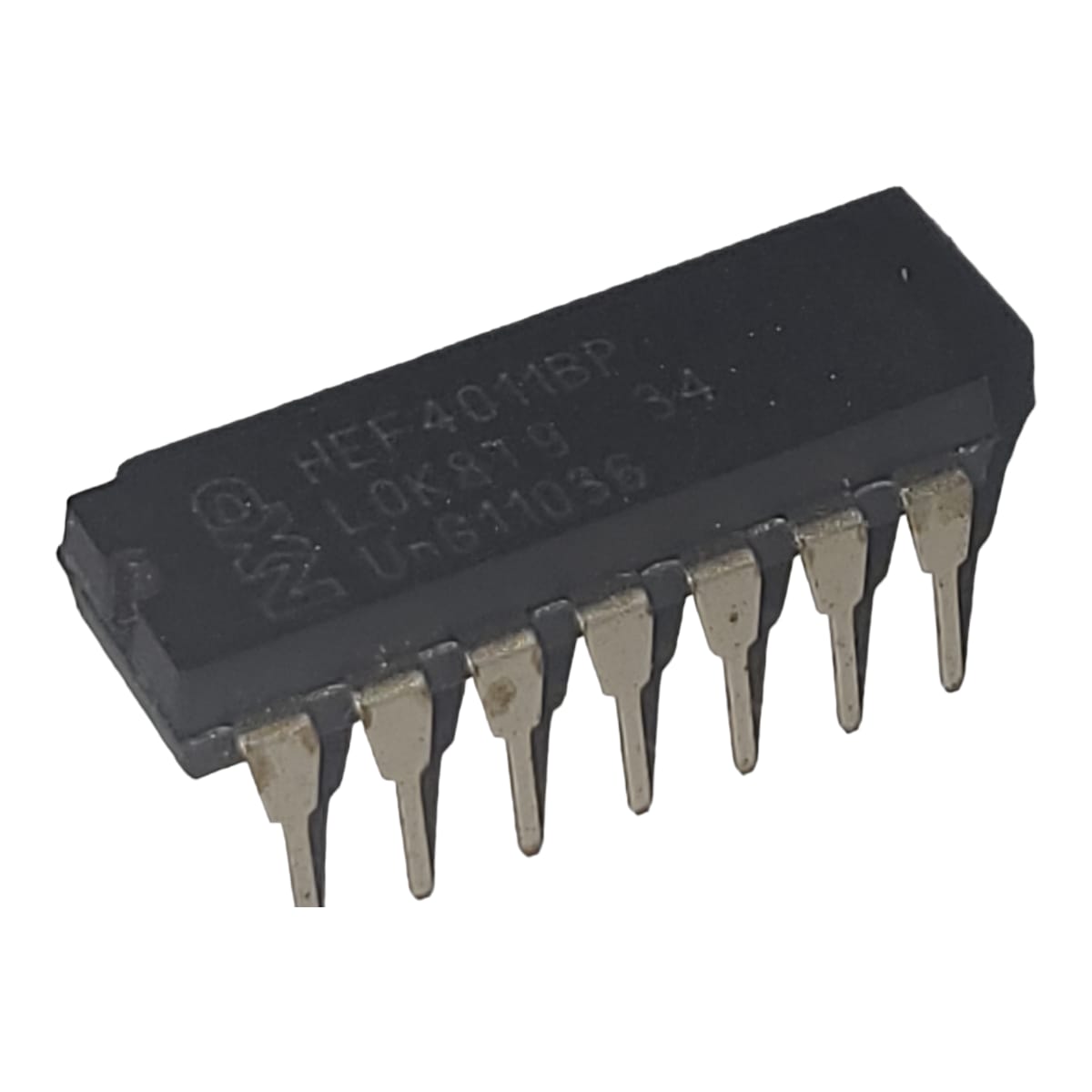

O HEF4011BP é um circuito integrado fabricado pela NXP Semiconductors, que pertence à família CMOS 4000. Este CI contém quatro portas NAND independentes, cada uma com duas entradas, em um encapsulamento DIP-14 (Dual Inline Package) de 14 pinos.
### Descrição Geral
O HEF4011BP é um dispositivo lógico de uso geral que oferece quatro portas NAND de duas entradas. As portas NAND são fundamentais na construção de circuitos lógicos digitais, pois qualquer operação lógica pode ser implementada usando apenas portas NAND. Este CI é amplamente utilizado em aplicações de lógica digital devido à sua versatilidade, baixo consumo de energia e alta imunidade a ruídos.
### Principais Características
- **Quatro Portas NAND**: Contém quatro portas NAND independentes, cada uma com duas entradas.
- **Tecnologia CMOS**: Utiliza a tecnologia CMOS, proporcionando baixo consumo de energia e alta imunidade a ruídos.
- **Ampla Faixa de Tensão de Alimentação**: Pode operar em uma ampla faixa de tensões de alimentação, geralmente de 3V a 15V.
- **Baixo Consumo de Energia**: A tecnologia CMOS garante um consumo de energia reduzido, ideal para aplicações alimentadas por bateria.
- **Alta Imunidade a Ruídos**: Alta resistência a interferências eletromagnéticas, garantindo operação estável.
- **Compatibilidade TTL**: Pode ser integrado em sistemas que utilizam lógica TTL, facilitando a compatibilidade com outros componentes.
### Especificações Técnicas
- **Número de Portas NAND**: 4 portas NAND de duas entradas.
- **Encapsulamento**: DIP-14, que facilita a montagem em placas de circuito impresso padrão.
- **Tensão de Alimentação**: Tipicamente de 3V a 15V.
- **Corrente de Entrada**: Extremamente baixa, característica dos dispositivos CMOS.
- **Temperatura de Operação**: Projeta-se para operar em uma ampla faixa de temperaturas, tipicamente de -40°C a +85°C.
### Aplicações Típicas
- **Lógica Digital**: Implementação de funções lógicas básicas e complexas em sistemas digitais.
- **Sistemas Embarcados**: Usado em sistemas embarcados que necessitam de baixo consumo de energia.
- **Automação Industrial**: Aplicações que exigem alta imunidade a ruídos e operação confiável.
- **Projetos Educacionais**: Ideal para laboratórios educacionais e prototipagem devido à sua simplicidade e versatilidade.
### Diagrama de Pinos (Pinout)
1. **Pino 1**: Entrada A da Porta 1
2. **Pino 2**: Entrada B da Porta 1
3. **Pino 3**: Saída da Porta 1
4. **Pino 4**: Entrada A da Porta 2
5. **Pino 5**: Entrada B da Porta 2
6. **Pino 6**: Saída da Porta 2
7. **Pino 7**: Terra (GND)
8. **Pino 8**: Saída da Porta 3
9. **Pino 9**: Entrada A da Porta 3
10. **Pino 10**: Entrada B da Porta 3
11. **Pino 11**: Saída da Porta 4
12. **Pino 12**: Entrada A da Porta 4
13. **Pino 13**: Entrada B da Porta 4
14. **Pino 14**: Vcc (Tensão de Alimentação)
Este circuito integrado é amplamente utilizado em diversas aplicações de lógica digital devido à sua versatilidade e eficiência. As portas NAND de duas entradas são componentes fundamentais em muitos circuitos lógicos, tornando o HEF4011BP uma escolha popular entre engenheiros e projetistas de sistemas digitais.
