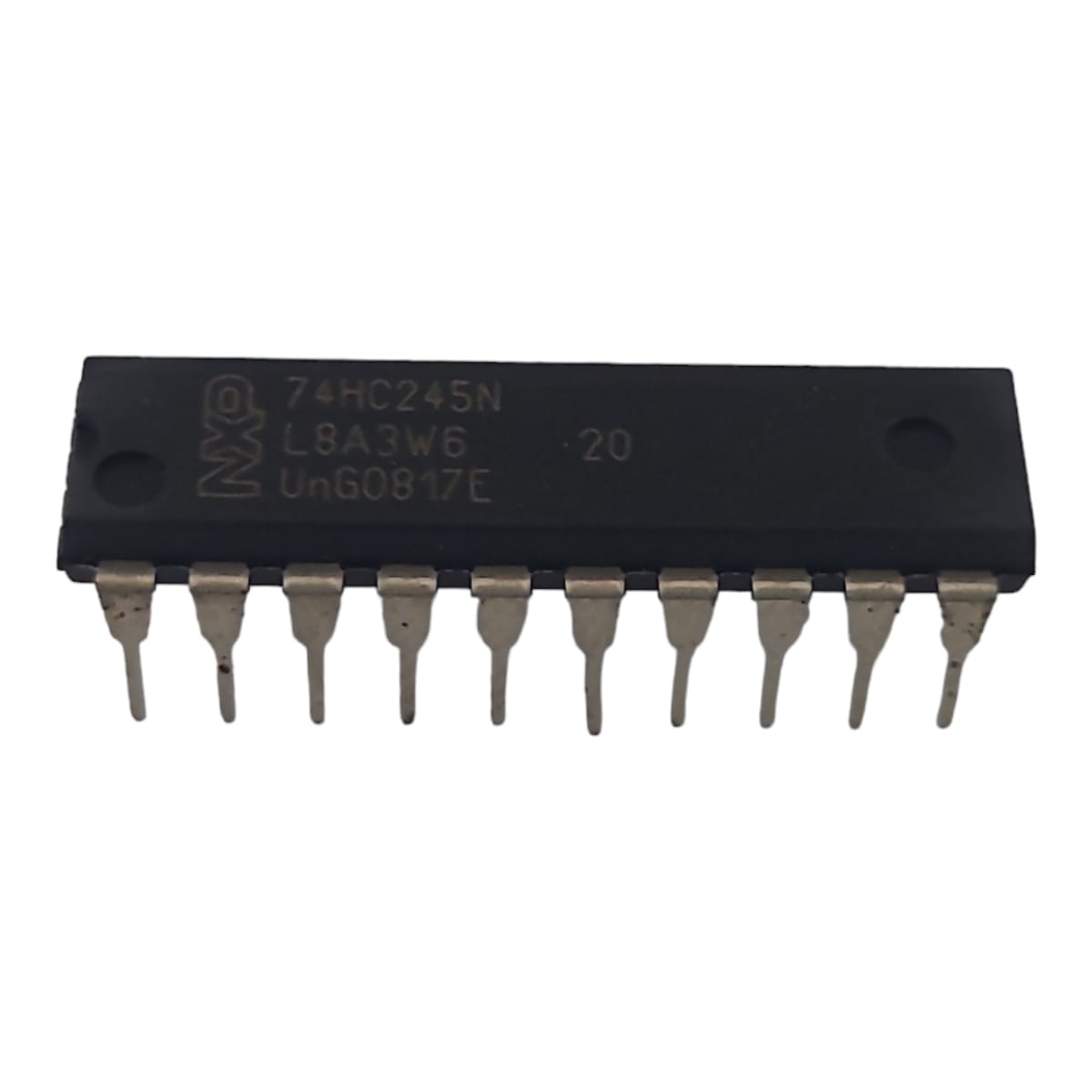

Circuito Integrado 74HC245N DIP-20 Nxp

O 74HC245N é um circuito integrado fabricado pela NXP Semiconductors, encapsulado em um pacote DIP-20 (Dual In-line Package com 20 pinos). Este dispositivo é um transceptor de barramento octal com três estados (octal bus transceiver with 3-state outputs), parte da família de circuitos integrados HC (High-speed CMOS). Ele é utilizado para transmissão bidirecional de dados entre dois barramentos de dados.

### Descrição Geral:
O 74HC245N é projetado para permitir a transferência bidirecional de dados entre dois barramentos separados. Cada uma das oito linhas de dados pode ser configurada para atuar como entrada ou saída, dependendo do estado das linhas de controle. Este CI é amplamente usado em sistemas digitais onde é necessário isolar e controlar o fluxo de dados entre diferentes partes do sistema.

### Especificações Técnicas:
- **Encapsulamento:** DIP-20 (Dual In-line Package com 20 pinos), ideal para montagem em PCBs.
- **Família Lógica:** HC (High-speed CMOS).
- **Função:** Transceptor de barramento octal com três estados.
- **Tensão de Operação:** 2V a 6V, com operação típica a 5V.
- **Capacidade de Corrente:** Pode fornecer ou consumir até 25 mA por pino de saída.
- **Tempo de Propagação:** Aproximadamente 6 ns a 5V.
- **Entrada de Controle:** Direção de dados (DIR) e habilitação de saída (OE).

### Pinagem:
1. **DIR** - Controle da direção dos dados (direção de transmissão)
2. **A1** - Linha de dados 1, barramento A
3. **A2** - Linha de dados 2, barramento A
4. **A3** - Linha de dados 3, barramento A
5. **A4** - Linha de dados 4, barramento A
6. **A5** - Linha de dados 5, barramento A
7. **A6** - Linha de dados 6, barramento A
8. **A7** - Linha de dados 7, barramento A
9. **A8** - Linha de dados 8, barramento A
10. **GND** - Terra
11. **B8** - Linha de dados 8, barramento B
12. **B7** - Linha de dados 7, barramento B
13. **B6** - Linha de dados 6, barramento B
14. **B5** - Linha de dados 5, barramento B
15. **B4** - Linha de dados 4, barramento B
16. **B3** - Linha de dados 3, barramento B
17. **B2** - Linha de dados 2, barramento B
18. **B1** - Linha de dados 1, barramento B
19. **OE** - Habilitação de saída (ativa baixa)
20. **Vcc** - Tensão de alimentação

### Funcionalidade:
O 74HC245N opera como um transceptor de barramento bidirecional com controle de direção. O sinal DIR determina a direção dos dados (de A para B ou de B para A). Quando OE (Output Enable) está baixo, o transceptor é habilitado, permitindo a transmissão de dados entre os barramentos. Quando OE está alto, todas as saídas do transceptor estão em alta impedância, isolando os barramentos.

### Aplicações Típicas:
- **Interface de Barramentos:** Conexão e controle de dados entre diferentes partes de um sistema digital.
- **Buffer de Dados:** Isolamento de diferentes segmentos de circuitos para evitar interferências e melhorar a integridade do sinal.
- **Sistemas de Computação:** Transferência de dados entre unidades de processamento e memória ou periféricos.
- **Automação Industrial:** Controle de sinal entre diferentes módulos e sensores.
- **Eletrônica de Consumo:** Interconexão de diferentes componentes em dispositivos como televisores, sistemas de áudio e outros eletrodomésticos.

### Benefícios:
- **Alta Velocidade:** Adequado para aplicações de alta frequência devido à tecnologia CMOS.
- **Baixo Consumo de Energia:** Ideal para dispositivos alimentados por bateria e aplicações sensíveis ao consumo de energia.
- **Flexibilidade:** Capacidade de transmissão bidirecional de dados com controle de direção.
- **Isolamento de Sinais:** Reduz a interferência entre diferentes partes do sistema, melhorando a confiabilidade.
- **Facilidade de Uso:** O encapsulamento DIP-20 facilita a manipulação e a soldagem manual, além de ser compatível com soquetes padrão para fácil substituição e prototipagem.

### Exemplo de Uso:
Em um sistema de computação onde o processador precisa se comunicar com diferentes módulos de memória ou periféricos, o 74HC245N pode ser usado para controlar a direção e o fluxo dos dados. Por exemplo, quando o processador precisa ler dados da memória, o DIR pode ser configurado para direcionar os dados da memória para o processador. Quando o processador precisa escrever dados na memória, o DIR é configurado na direção oposta, permitindo uma comunicação eficiente e controlada.

Em resumo, o 74HC245N da NXP Semiconductors é uma solução eficiente e versátil para a transmissão bidirecional de dados em sistemas digitais, oferecendo alta velocidade, baixo consumo de energia e flexibilidade em um pacote DIP-20 fácil de usar.
