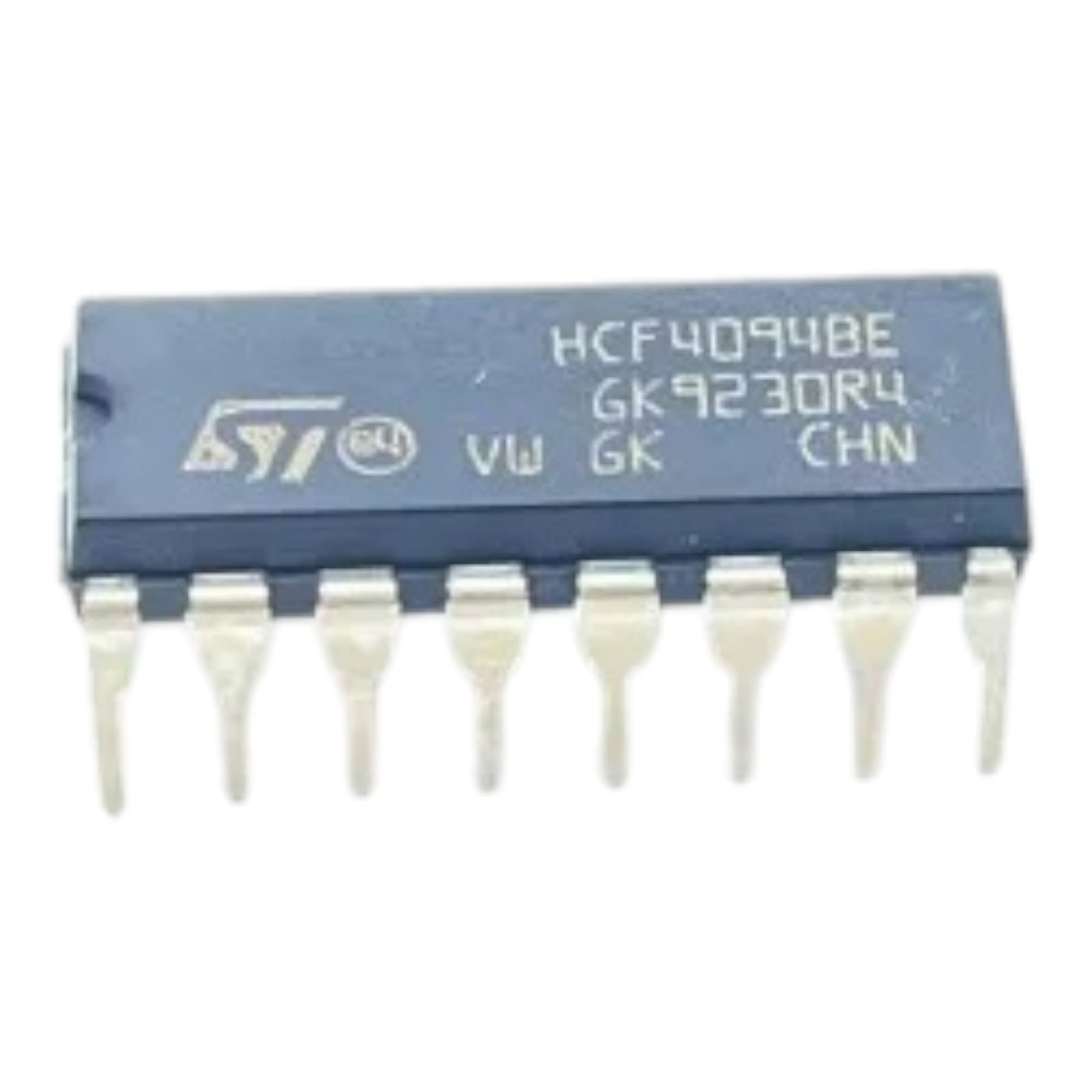

O **Circuito Integrado HCF4094BE** da STMicroelectronics é um **registrador de deslocamento (shift register)** com saída paralela e controle de armazenamento de dados. Ele é comumente usado para expandir o número de saídas em microcontroladores ou outros dispositivos digitais, permitindo o controle de vários dispositivos com menos pinos de controle.
### Especificações Técnicas:
- **Modelo**: HCF4094BE
- **Encapsulamento**: DIP-16 (Dual Inline Package com 16 pinos)
- **Fabricante**: STMicroelectronics
- **Função**: Registrador de deslocamento serial-in, paralelo-out com latch de armazenamento
- **Tensão de Operação**: 3V a 15V
- **Corrente de Operação**: Típica de poucos mA
- **Frequência de Operação Máxima**: Depende da tensão de alimentação (até cerca de 5 MHz em 10V)
- **Saídas**: 8 saídas paralelas
- **Entrada de Controle**: Clock (CLK), Strobe (STR), Enable Output (OE), e Data Input (D)
- **Temperatura de Operação**: -55°C a +125°C
### Principais Características:
- **Registrador de Deslocamento Serial-In, Paralelo-Out**: Permite a entrada de dados ser serial e a saída ser paralela, o que economiza pinos de controle em microcontroladores.
- **Latch Interno**: As saídas paralelas podem ser armazenadas no latch interno, permitindo que os dados permaneçam estáveis até o próximo ciclo de clock.
- **Alta Imunidade a Ruído**: Suporta operação em ambientes com ruído elétrico, adequado para aplicações industriais.
- **Versatilidade de Tensão**: Pode operar em uma ampla faixa de tensões de alimentação (3V a 15V), tornando-o adequado para uma variedade de projetos eletrônicos.
### Aplicações Comuns:
- **Expansão de Saídas**: Usado para expandir as saídas digitais de microcontroladores, possibilitando o controle de vários LEDs, displays ou relés com poucos pinos de controle.
- **Controladores de Display**: Ideal para controlar displays de 7 segmentos ou matrizes de LEDs.
- **Sistemas de Automação**: Utilizado em sistemas de controle, onde é necessário controlar vários dispositivos com um número limitado de linhas de controle.
- **Drivers de LED**: Em aplicações onde muitos LEDs precisam ser controlados individualmente com uma interface serial.
### Pinagem (DIP-16):
1. **Q1**: Saída paralela (1ª bit)
2. **Q2**: Saída paralela (2ª bit)
3. **Q3**: Saída paralela (3ª bit)
4. **Q4**: Saída paralela (4ª bit)
5. **Q5**: Saída paralela (5ª bit)
6. **Q6**: Saída paralela (6ª bit)
7. **Q7**: Saída paralela (7ª bit)
8. **Vss**: Terra
9. **Q8**: Saída paralela (8ª bit)
10. **Q7S**: Saída serial do registrador
11. **STR**: Strobe (Latch Enable)
12. **CLK**: Entrada de Clock
13. **D**: Entrada de Dados Seriais
14. **INH**: Inhibit (Enable de Saída)
15. **OUT**: Saída de Dados
16. **Vdd**: Alimentação
O **HCF4094BE** é ideal para aplicações que requerem uma expansão das saídas digitais com uma interface simples, sendo amplamente utilizado em projetos que envolvem displays, LEDs e automação.
