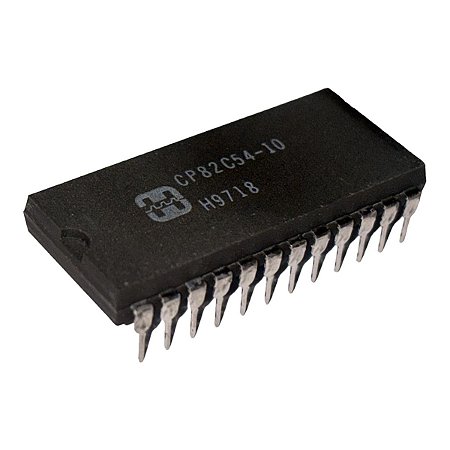

Circuito integrado CP82C54-10 DIP-24 Harris

Código: 12242
R$ 8,95 R$ 7,88
Comprar Disponibilidade: Imediata Aproveite! Restam apenas 6 unidades
* Este prazo de entrega está considerando a disponibilidade do produto + prazo de entrega.

O CP82C54-10 é um circuito integrado da Harris Semiconductor, que é um contador/temporizador programável, comumente usado em aplicações de microprocessadores. O pacote DIP-24 indica que se trata de um dispositivo com 24 pinos em pacote Dual In-line Package (DIP), o que facilita a montagem em placas de circuito impresso.

Descrição geral

O CP82C54-10 é um componente versátil que inclui três contadores/temporizadores independentes de 16 bits, cada um dos quais pode ser configurado para operar em diferentes modos de temporização e contagem. Ele suporta uma ampla gama de aplicações que exigem precisão na contagem e na cronometragem, como sistemas de controle industrial, geradores de frequência e sistemas de tempo real.

Características principais

  1. Três Contadores/Temporizadores : Cada um programável e com seu próprio divisor de relógio.
  2. Modos de operação : Suporta vários modos de operação, incluindo:
    • Modo 0: Interrupção na contagem de terminais.
    • Modo 1: Gerador de pulso programável.
    • Modo 2: Gerador de frequência de onda quadrada.
    • Modo 3: Gerador de pulsos de software.
    • Caminho 4: estroboscópio acionado por software.
    • Caminho 5: estroboscópio acionado por hardware.
  3. Interface : Fácil de integrar com microprocessadores graças ao seu barramento de dados de 8 bits.
  4. Precisão : Alta precisão na geração de tempo graças aos seus divisores de relógio programáveis.
  5. Tensão operacional : Geralmente operando a 5V, compatível com sistemas TTL.
  6. Encapsulamento DIP-24 : Fácil de manusear e inserir em protoboards e PCBs.

Pinagem

O CP82C54-10 no pacote DIP-24 possui a seguinte pinagem:

  • VCC : Potência do circuito (geralmente 5V).
  • GND : Terra do circuito.
  • Barramento de dados (D0-D7) : Pinos de dados bidirecionais.
  • RD, WR : Ler e escrever pinos.
  • CS : Pino de seleção de chip.
  • A0, A1 : Pinos de endereço para selecionar o contador específico.
  • CLK0, CLK1, CLK2 : Pinos de entrada de clock para cada contador.
  • OUT0, OUT1, OUT2: Pines de salida de cada contador.
  • GATE0, GATE1, GATE2 : Pinos de controle de portão para cada contador.

Aplicações Típicas

  • Geração de temporizações precisas em sistemas de controle.
  • Contadores de eventos em sistemas de medição.
  • Geradores de frequência para sinais periódicos.
  • Controle de processos industriais que necessitam de timings específicos.
  • Implementação de atrasos programáveis ​​em sistemas digitais.

Referências e recursos

Para obter informações detalhadas, como diagrama de blocos, tabelas de modo e especificações elétricas, recomenda-se revisar a folha de dados específica do CP82C54-10 fornecida pela Harris Semiconductor. As planilhas de dados fornecem detalhes essenciais para o projeto e implementação adequados de circuitos em projetos.

Em resumo, o CP82C54-10 é um temporizador/contador programável poderoso e flexível, adequado para uma variedade de aplicações em sistemas eletrônicos e de controle.
