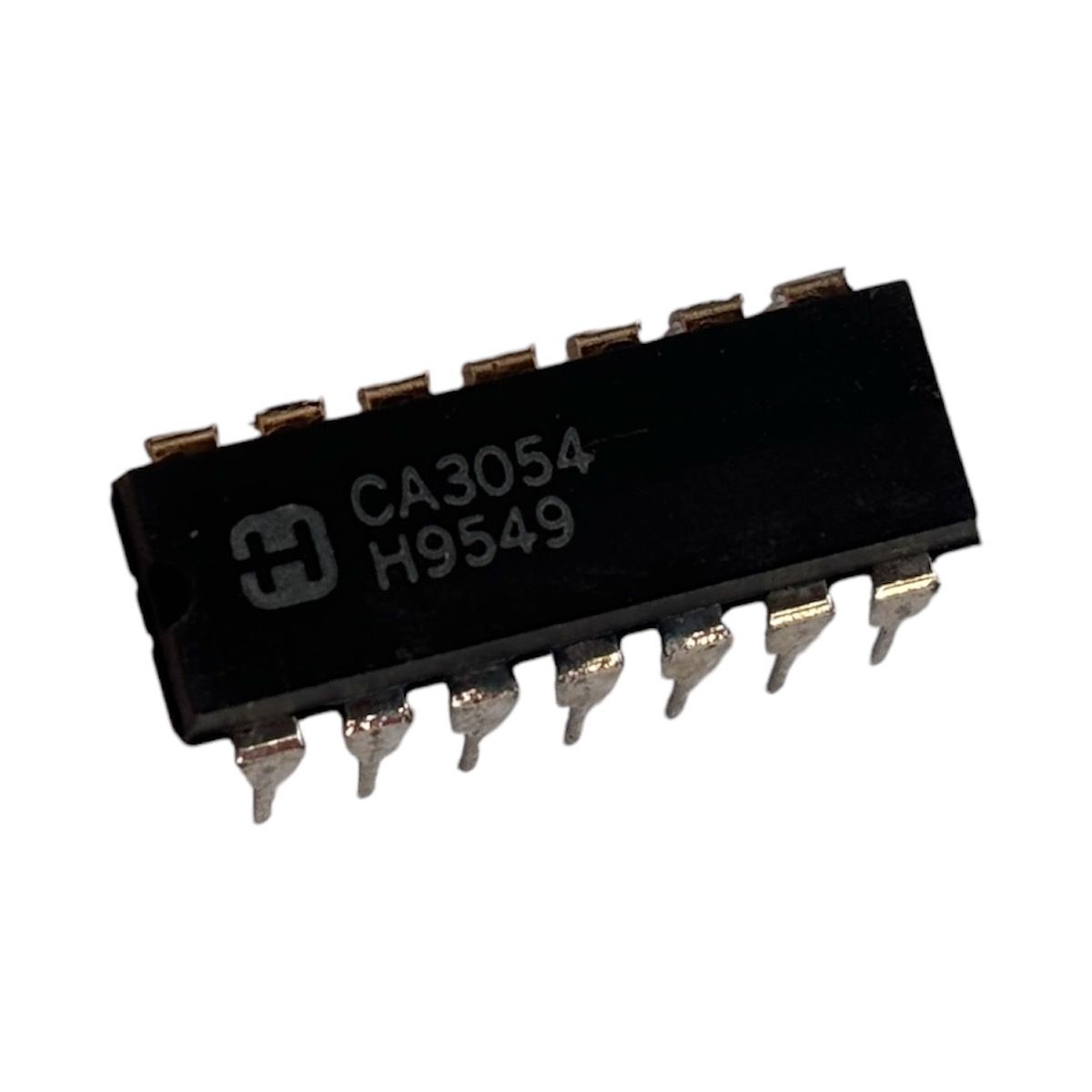

O CA3054 é um circuito integrado de amplificador de banda larga de alto ganho quádruplo, originalmente produzido pela Harris Semiconductor (agora parte da Intersil/Renesas). Ele contém quatro transistores independentes com emissores comuns compartilhados, tornando-o adequado para aplicações de alta frequência, como amplificação de RF (Radiofrequência) e IF (Frequência Intermediária).
Especificações principais:
- Fabricante: Harris Semiconductor (agora Intersil/Renesas)
- Número da peça: CA3054
- Tipo de pacote: DIP-14 (pacote duplo em linha com 14 pinos)
- Amplificadores: Quatro transistores independentes com emissores comuns
- Faixa de tensão operacional: 6 V a 12 V (comum para circuitos de RF)
- Resposta de frequência: Normalmente até vários MHz (adequado para RF e IF)
- Impedância de entrada: Alta impedância de entrada para interface com fontes de sinal
- Baixo ruído: projetado para minimizar o ruído na amplificação do sinal
- Consumo de energia: baixo, o que o torna ideal para dispositivos portáteis ou de baixo consumo de energia
Principais características:
- Matriz de quatro transistores: inclui quatro amplificadores de transistores independentes com emissores comuns.
- Alto ganho: fornece alto ganho, tornando-o adequado para amplificar sinais fracos.
- Operação de banda larga: pode lidar com uma ampla faixa de frequência, o que o torna ideal para estágios de RF e IF em dispositivos de comunicação.
- Design versátil: pode ser configurado de diferentes maneiras, como amplificadores, osciladores, mixers ou moduladores.
Aplicações:
- Amplificação de RF e FI: comumente usada em receptores e transmissores de rádio.
- Circuitos osciladores: podem ser usados em geradores de frequência e osciladores.
- Mixers e moduladores: adequados para aplicações de mixagem de frequência ou modulação de sinal.
- Processamento de sinais: Útil em equipamentos de teste, amplificadores e circuitos de processamento de sinais.
O CA3054 é um IC versátil e amplamente usado em aplicações de comunicação e processamento de sinais analógicos. Se precisar de mais detalhes, como o diagrama de pinagem ou circuitos de exemplo, sinta-se à vontade para perguntar!
