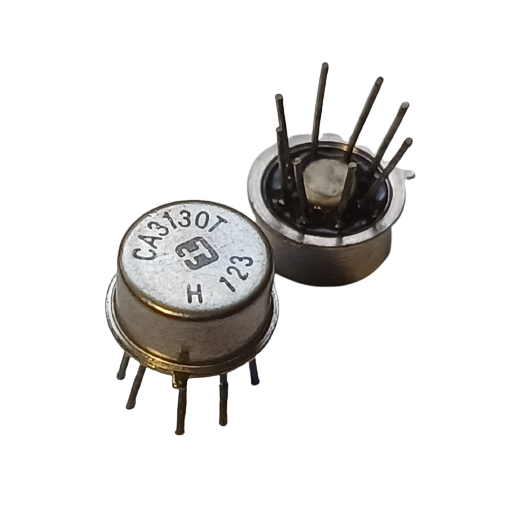

O CA3130T é um amplificador operacional (op-amp) de alta velocidade que utiliza tecnologia CMOS (Complementary Metal-Oxide-Semiconductor) com um par de entrada de MOSFET de canal de complemento e uma saída bipolar. Este op-amp é conhecido por sua alta velocidade e características de entrada de alta impedância, tornando-o ideal para aplicações analógicas de alta performance.
Especificações e Características do CA3130T
- Modelo: CA3130T
- Tipo: Amplificador Operacional CMOS
- Encapsulamento: TO-99-8 (metal can package)
- Fabricante: Originalmente produzido pela Intersil (Harris), agora sob a marca Renesas Electronics
Características Principais:
- Largura de Banda de Ganho Unitário: 15 MHz
- Tensão de Offset de Entrada: Tipicamente 5mV
- Corrente de Polarização de Entrada: 5pA (muito baixa devido à tecnologia MOSFET)
- Impedância de Entrada: Extremamente alta (tipicamente 1.5 TΩ)
- Saída Bipolar: Fornece maior capacidade de corrente de saída
- Tensão de Alimentação: 5V a 16V (unipolar) ou ±2.5V a ±8V (bipolar)
- Taxa de Crescimento: 10V/μs (slew rate)
Aplicações:
- Filtros Ativos: Ideal para circuitos de filtro ativo devido à sua alta velocidade e baixa distorção.
- Amplificadores de Instrumentação: Utilizado em aplicações que requerem alta impedância de entrada e baixa corrente de polarização.
- Integradores e Diferenciadores: Usado em circuitos analógicos complexos que exigem precisão.
- Conversores D/A e A/D: Adequado para aplicações de conversão de sinal devido à sua precisão e velocidade.
- Equipamentos de Medição: Ideal para uso em equipamentos sensíveis que requerem alta precisão e baixa interferência.
Pinagem do TO-99-8:
O encapsulamento TO-99-8 possui 8 pinos dispostos circularmente:
- Pino 1: Offset Null (nulo de offset)
- Pino 2: Entrada Inversora (-)
- Pino 3: Entrada Não-Inversora (+)
- Pino 4: V− (Tensão de alimentação negativa)
- Pino 5: Offset Null (nulo de offset)
- Pino 6: Saída
- Pino 7: V+ (Tensão de alimentação positiva)
- Pino 8: Strobe (para desligar a saída)
