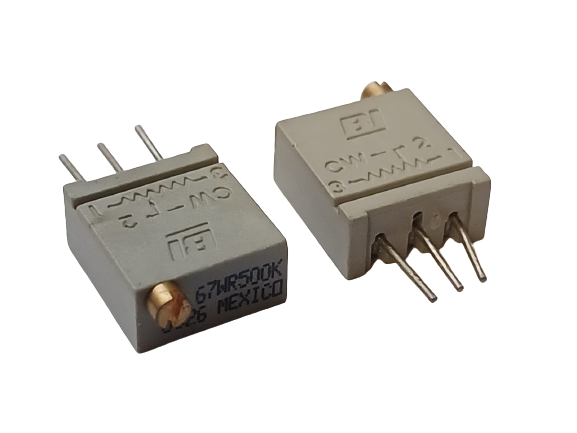

O **Trimpot Multivoltas 3296W 500K OHMS (500K/504) 25 Voltas Cinza** é um resistor variável ajustável de precisão usado para ajustar parâmetros de circuitos, como tensão, corrente e resistência, com alta precisão. O design de multivoltas permite ajustes muito finos, tornando-o ideal para aplicações onde a precisão é crítica.
**Características Principais:**
- **Modelo:** 3296W
- **Resistência Nominal:** 500K Ohms (500K/504)
- **Número de Voltas:** 25 voltas para ajuste fino
- **Cor:** Cinza
- **Tolerância:** ±10% ou melhor, dependendo da especificação do fabricante
- **Potência Nominal:** 0.5W a 70°C
- **Temperatura de Operação:** -55°C a +125°C
- **Estabilidade:** Alta estabilidade com baixo coeficiente de temperatura
**Aplicações:**
- Ajuste fino de circuitos analógicos
- Configuração de tensão de referência
- Calibração de circuitos eletrônicos
- Sensores e circuitos de medição
**Configuração dos Terminais:**
1. **Terminal 1 (Início):** Conectado ao ponto de início da resistência.
2. **Terminal 2 (Cursor):** Conectado ao ponto ajustável que fornece a resistência variável.
3. **Terminal 3 (Fim):** Conectado ao ponto final da resistência.
**Instruções de Uso:**
1. **Montagem:** O trimpot 3296W é projetado para montagem em PCB, com terminais que se ajustam a furos padrão.
2. **Ajuste:** Use uma chave de fenda adequada para girar o parafuso de ajuste. O design de 25 voltas permite ajustes precisos e repetíveis.
3. **Calibração:** Ajuste o trimpot enquanto monitora o parâmetro do circuito que precisa ser calibrado para obter a configuração desejada.
4. **Proteção:** Evite exceder a potência nominal para prevenir danos ao componente.
Este trimpot multivoltas é uma excelente escolha para aplicações que requerem alta precisão e estabilidade ao longo do tempo. Seu design compacto e confiável o torna ideal para uma variedade de aplicações eletrônicas.
