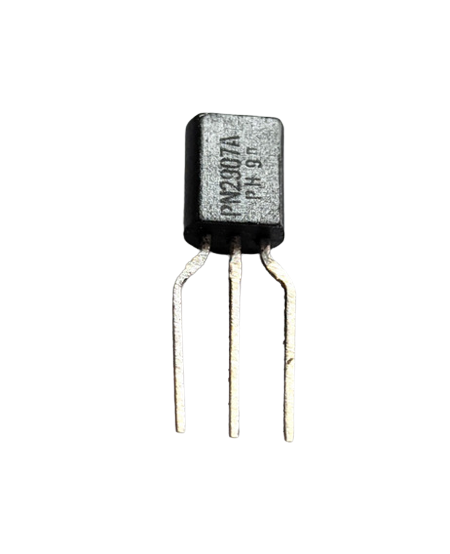

O **Transistor PN2907A TO-92 BJT 60V Philips** é um transistor bipolar de junção (BJT) PNP utilizado em várias aplicações de comutação e amplificação. Este transistor é adequado para correntes moderadas e tensões médias, e é frequentemente utilizado em circuitos de controle, amplificadores de baixa potência, e como um switch.
**Características Principais:**
- **Modelo:** PN2907A
- **Tipo:** BJT PNP
- **Encapsulamento:** TO-92
- **Fabricante:** Philips
- **Tensão Coletor-Emissor (Vce):** 60V
- **Corrente Coletor (Ic):** 600mA
- **Dissipação de Potência (Ptot):** 625mW
- **Ganho de Corrente DC (hFE):** 100 a 300
**Aplicações:**
- Circuitos de comutação
- Amplificadores de áudio
- Drivers de relé
- Reguladores de tensão
- Circuitos de controle e sinalização
**Configuração dos Pinos:**
1. **Emissor (E):** Normalmente conectado ao terra ou ao terminal negativo da fonte de alimentação.
2. **Base (B):** Controla a corrente entre o coletor e o emissor.
3. **Coletor (C):** Normalmente conectado à carga ou ao terminal positivo da fonte de alimentação.
**Instruções de Uso:**
1. **Biasing da Base:** Aplique a corrente adequada à base para permitir que o transistor conduza. Para um BJT PNP, a base deve ser mais negativa em relação ao emissor.
2. **Proteção de Excesso de Corrente:** Use resistores ou outros componentes de proteção para limitar a corrente que passa pelo coletor e pela base.
3. **Dissipação de Calor:** Certifique-se de que o transistor tenha dissipação de calor adequada para evitar superaquecimento, especialmente se estiver operando próximo à corrente máxima de coletor.
O transistor PN2907A é uma escolha versátil para muitos projetos eletrônicos devido à sua capacidade de manusear correntes moderadas e sua robustez em tensões relativamente altas.
