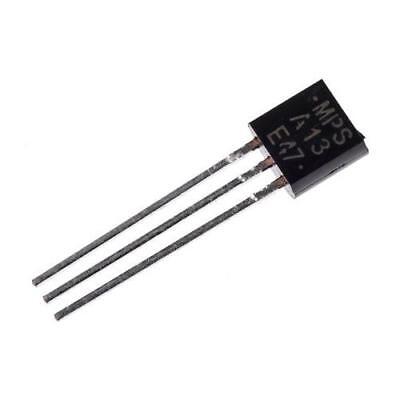

O **Transistor MPSA13G** da **Fairchild** (agora parte da **ON Semiconductor**) é um transistor NPN de alta ganho com encapsulamento **TO-92**, projetado para aplicações que requerem amplificação de sinal ou chaveamento de corrente. Ele é conhecido por seu alto ganho de corrente (hFE), tornando-o útil em circuitos que precisam amplificar sinais de baixa corrente.
### Especificações Técnicas:
- **Modelo**: MPSA13G
- **Tipo**: NPN Darlington Transistor
- **Encapsulamento**: TO-92 (três terminais)
- **Corrente de Coletor (IC)**: Máxima de 500mA
- **Tensão de Coletor-Emissor (VCEO)**: 30V
- **Tensão de Coletor-Base (VCBO)**: 30V
- **Tensão de Emissor-Base (VEBO)**: 10V
- **Dissipação de Potência (PD)**: 625mW
- **Ganho de Corrente (hFE)**: Tipicamente >10,000
- **Temperatura de Operação**: -55°C a +150°C
### Características:
- **Configuração Darlington**: O MPSA13G é um transistor Darlington, que é basicamente dois transistores NPN em cascata dentro do mesmo encapsulamento. Isso resulta em um ganho de corrente muito elevado, permitindo amplificar sinais de corrente muito baixa.
- **Alta Sensibilidade**: Com um hFE tipicamente acima de 10.000, o MPSA13G pode ser usado em aplicações de alta sensibilidade, como sensores de baixa corrente.
- **Baixa Corrente de Base**: Requer uma corrente mínima no terminal de base para controlar correntes maiores no coletor, devido à configuração Darlington.
- **Capacidade de Chaveamento**: Ideal para chavear cargas de até 500mA, como relés, motores pequenos, e LEDs de alta potência.
### Aplicações Comuns:
- **Amplificação de Sinais**: Utilizado em circuitos que necessitam amplificar sinais de baixa corrente com alta precisão.
- **Drivers de Carga**: Comumente usado para acionar cargas moderadas como motores, relés e LEDs de alta corrente.
- **Sensores de Baixa Corrente**: Usado em sensores que geram correntes muito pequenas, que precisam ser amplificadas antes do processamento.
- **Circuitos de Controle**: Ideal para circuitos de controle e automação, onde é necessário chavear ou amplificar sinais digitais ou analógicos.
### Pinagem (TO-92):
1. **Emissor (E)**
2. **Base (B)**
3. **Coletor (C)**
### Vantagens:
- **Ganho de Corrente Elevado**: O ganho de corrente elevado (hFE > 10,000) faz com que o MPSA13G seja muito eficiente para amplificação em circuitos sensíveis.
- **Facilidade de Uso**: O encapsulamento TO-92 facilita a integração em projetos eletrônicos com montagem por inserção, além de ser fácil de substituir.
O **MPSA13G** é amplamente utilizado em projetos de automação, controle e amplificação, sendo ideal para circuitos que exigem um transistor de alta sensibilidade e capacidade de chaveamento.
