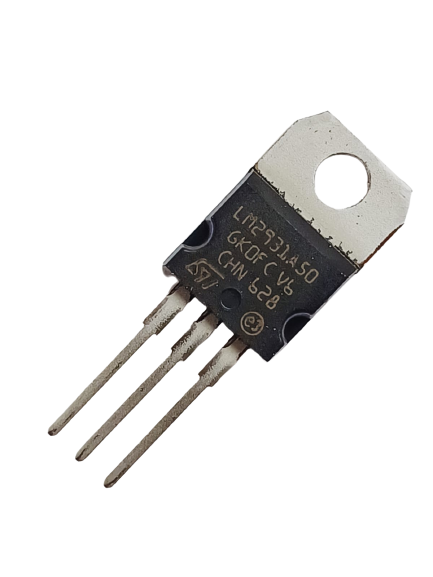

O LM2931A-50 é um regulador de tensão linear de baixa queda (low dropout) fabricado pela STMicroelectronics. É projetado para fornecer uma tensão de saída fixa de 5.0V e é comumente utilizado em aplicações que requerem uma regulação estável e confiável.
Especificações do LM2931A-50
- Modelo: LM2931A-50
- Tipo: Regulador de Tensão Linear de Baixa Queda (LDO)
- Encapsulamento: TO-220
- Fabricante: STMicroelectronics
Características Principais:
- Tensão de Saída (V_OUT): 5.0V
- Corrente de Saída Máxima (I_OUT): 1.0A
- Tensão de Entrada Máxima (V_IN): 26V
- Queda de Tensão (Dropout Voltage): 0.5V a 1.0V (típico, dependendo da corrente de saída)
- Precisão da Tensão de Saída: ±3% (típico)
- Proteções Internas: Proteção contra sobrecorrente e sobreaquecimento
Aplicações:
- Fontes de Alimentação: Ideal para uso em fontes de alimentação que requerem uma tensão de saída de 5V com alta eficiência.
- Circuitos de Controle: Usado em circuitos de controle e sistemas de alimentação de precisão.
- Equipamentos de Consumo: Adequado para alimentar dispositivos eletrônicos que requerem uma tensão de 5V estável.
- Sistemas de Telecomunicações: Utilizado em sistemas de telecomunicações que necessitam de uma regulação de tensão precisa.
Pinagem do TO-220:
O encapsulamento TO-220 do LM2931A-50 possui três pinos:
- Pino 1 (Entrada - IN): Conexão para a tensão de entrada.
- Pino 2 (Terra - GND): Conexão para o terra ou referência do circuito.
- Pino 3 (Saída - OUT): Fornece a tensão regulada de 5.0V.
Características de Desempenho:
- Estabilidade de Linha: ±0.1% para variação da tensão de entrada.
- Estabilidade de Carga: ±0.1% para variação da corrente de saída de 10mA a 1.0A.
