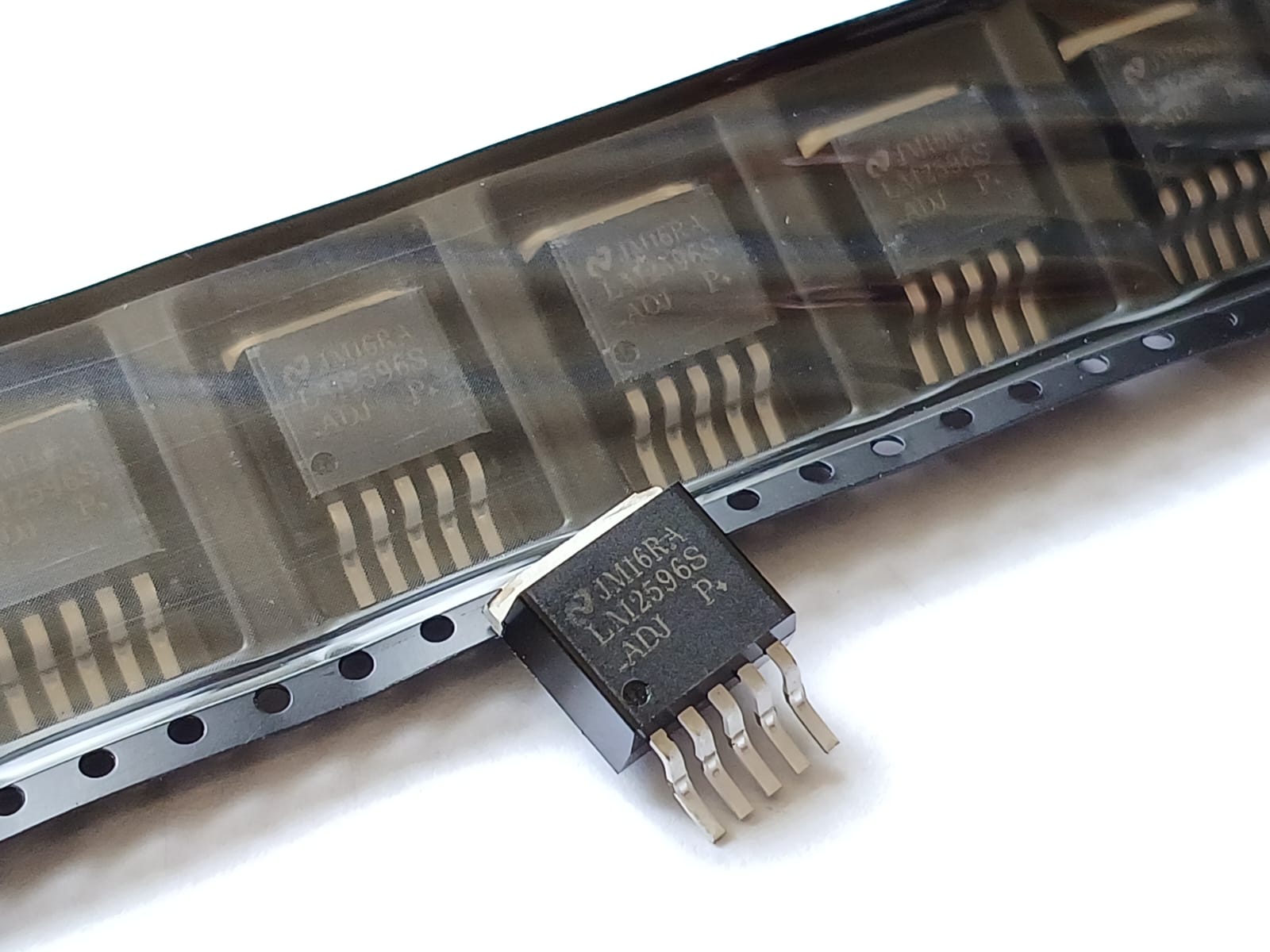

Circuito Integrado LM2596S-ADJ (LM2596S) SMD TO-263-5 Texas

O LM2596S-ADJ/NOPB é um CI regulador de voltagem popular da Texas Instruments. Aqui estão os principais detalhes sobre este componente:

Número da peça: LM2596S-ADJ/NOPB
Tipo: Regulador de tensão DC-DC Step-Down (Buck)
Tensão de saída: Ajustável (ADJ) – pode ser definida para várias tensões de saída usando resistores externos.
Faixa de tensão de entrada: 4,5 V a 40 V
Corrente de saída: até 3A
Tipo de pacote: SMD (dispositivo de montagem em superfície) em um pacote TO-263-5
Fabricante: Texas Instruments

Características:

Saída ajustável: a tensão de saída pode ser ajustada de 1,23 V a 37 V com a configuração apropriada de resistor externo.
Eficiência: Alta eficiência, normalmente em torno de 80-90%, dependendo da diferença de tensão de entrada/saída.
Frequência de comutação: Fixa em 150 kHz, reduzindo o tamanho dos componentes externos necessários para o circuito.
Proteção contra desligamento térmico e limite de corrente: proteções integradas garantem confiabilidade em diversas aplicações.
NOPB: "No Pb", significa que o componente é compatível com RoHS e não contém chumbo.

Aplicações:

Projeto de fonte de alimentação: comumente usado em circuitos de fonte de alimentação onde uma saída CC ajustável e estável é necessária a partir de uma entrada CC de tensão mais alta.
Dispositivos alimentados por bateria: úteis para converter a voltagem da bateria em uma voltagem mais baixa e estável para uso por outros componentes.
Eletrônicos industriais e de consumo: encontrados em dispositivos que exigem regulação de energia eficiente, como sistemas embarcados, microcontroladores e muito mais.

O pacote TO-263-5 é um pacote de montagem em superfície que oferece bom desempenho térmico, tornando-o adequado para aplicações em que o regulador pode precisar dissipar calor de forma eficiente

Circuito Integrado LM2596S-ADJ (LM2596S) SMD TO-263-5 Texas

Características:

Aplicações:
