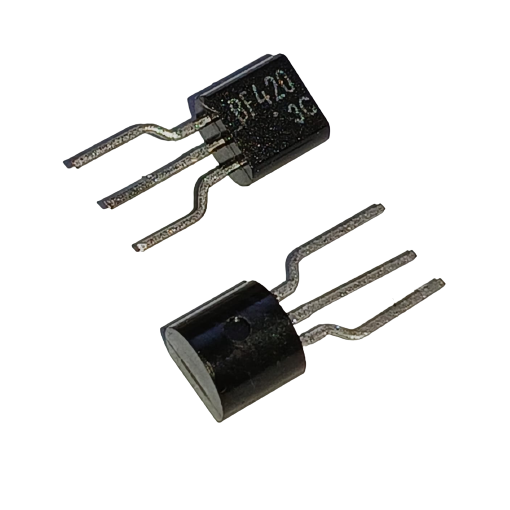

O **BF420** é um transistor NPN de propósito geral, projetado para aplicações de amplificação e comutação em baixa potência. Fabricado pela Philips (agora NXP Semiconductors), o BF420 é conhecido por sua estabilidade e desempenho confiáveis em um encapsulamento TO-92.
### Especificações do BF420
- **Modelo:** BF420
- **Tipo:** Transistor NPN
- **Encapsulamento:** TO-92 (plástico, pequeno e cilíndrico, com terminais pré-formados de 4mm)
- **Fabricante:** Philips (NXP Semiconductors)
### Características Principais:
- **Tensão Máxima Coletor-Emissor (V_CE):** 40V
- **Corrente Máxima do Coletor (I_C):** 500mA
- **Dissipação de Potência (P_C):** 500mW
- **Ganho de Corrente DC (h_FE):** 80 a 300 (variável com corrente de coletor e tensão de base-emissor)
- **Tensão Máxima Coletor-Base (V_CBO):** 50V
- **Tensão Máxima Emissor-Base (V_EBO):** 5V
- **Temperatura de Operação:** -55°C a +150°C
### Aplicações:
- **Amplificadores de Pequena Sinal:** Ideal para uso em circuitos de amplificação de sinais pequenos.
- **Comutação:** Adequado para comutação de sinais de baixa potência e aplicações de controle.
- **Circuitos de Controle e Osciladores:** Utilizado em circuitos que requerem controle de sinal e geração de pulso.
- **Equipamentos Eletrônicos:** Usado em diversos equipamentos eletrônicos para amplificação e comutação.
### Pinagem do TO-92:
O encapsulamento TO-92 do BF420 possui três pinos:
1. **Pino 1 (Emissor - E):** Conectado à saída da corrente do coletor. Normalmente conectado ao terra ou à linha de referência do circuito.
2. **Pino 2 (Base - B):** Recebe o sinal de controle que regula o estado de condução do transistor.
3. **Pino 3 (Coletor - C):** Conectado à entrada da corrente principal que flui quando o transistor está ativado.
### Características de Desempenho:
- **Tempo de Subida (t_r):** Adequado para aplicações de alta frequência.
- **Tempo de Descida (t_f):** Rápido, o que é ideal para comutação eficiente.
### Datasheet e Informações Adicionais:
Para obter informações detalhadas sobre as características elétricas, configuração dos pinos e recomendações de design, consulte o datasheet do BF420. O datasheet fornece dados essenciais para a implementação adequada do transistor em seus projetos, incluindo gráficos de desempenho e exemplos de aplicação.
Se precisar de mais informações ou ajuda sobre o BF420 ou sua aplicação em projetos, estou aqui para ajudar!
