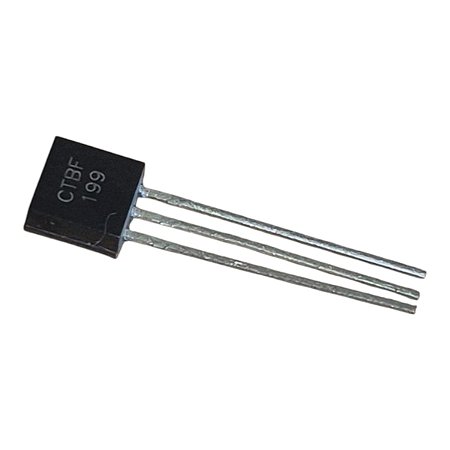

🔧 Transistor BF199 – Visão Geral
-
Tipo: Transistor NPN de uso geral
-
Encapsulamento: TO-92 (padrão pequeno, de plástico, com 3 terminais)
-
Aplicação principal: Circuitos de alta frequência (RF) e radiofrequência VHF/UHF
📘 Características Técnicas
| Característica | Valor Típico |
|---|---|
| Tipo | NPN |
| Encapsulamento | TO-92 |
| Tensão coletor-emissor (Vce máx) | 25V |
| Tensão coletor-base (Vcb máx) | 30V |
| Corrente máxima do coletor (Ic) | 50 mA |
| Ganho de corrente (hFE) | 40 a 250 |
| Frequência de transição (ft) | 650 MHz (alta frequência!) |
| Potência de dissipação | ~300 mW |
| Aplicações | RF, VHF, amplificadores, osciladores |
🖼️ Disposição dos Pinos (TO-92) – Vista Frontal (lado plano virado para você)
_______
/ \
| |
| B C E | → B = Base, C = Coletor, E = Emissor
\_______/
⚙️ Aplicações Típicas
-
Amplificadores de RF (rádio)
-
Osciladores de alta frequência
-
Etapas de entrada de receptores VHF/UHF
-
Experimentos com rádio e antenas
