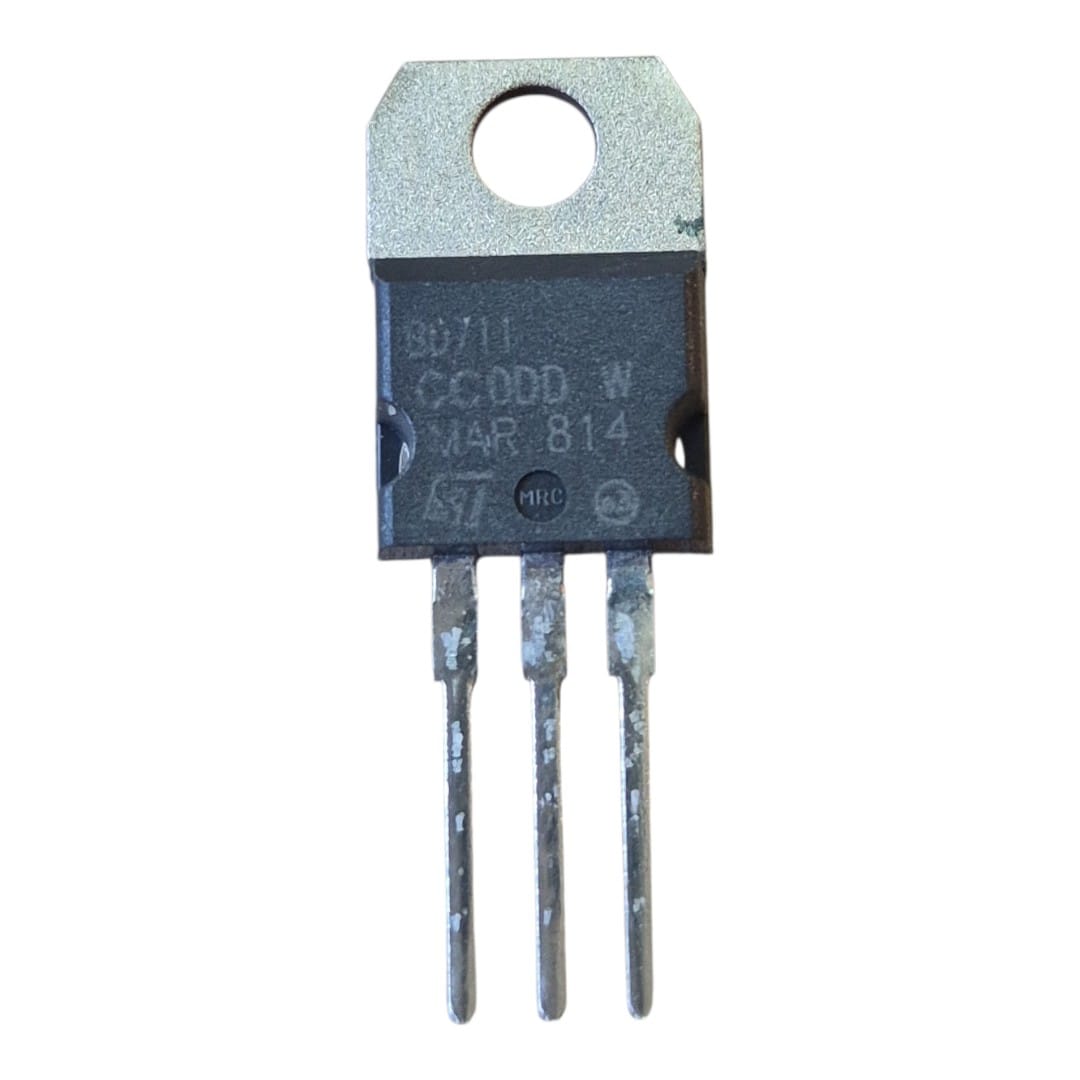

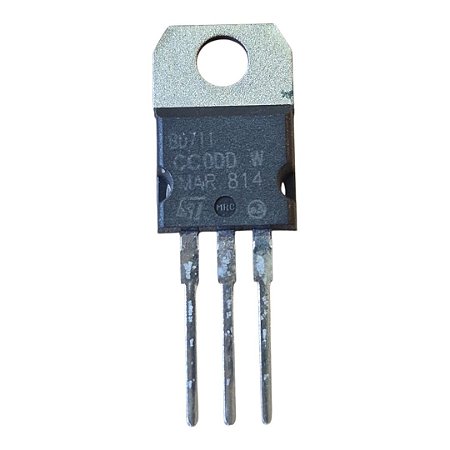

O BD711 é um transistor de potência NPN de silício, comumente usado para aplicações de comutação e amplificadores. Aqui estão algumas especificações e recursos principais do transistor BD711:
Características:
- Tipo de pacote : TO-220
- Tensão coletor-emissor (Vceo) : 80V
- Tensão da base do coletor (Vcbo) : 100V
- Tensão base do emissor (Vebo) : 5V
- Corrente do coletor (Ic) : 12A
- Dissipação de energia (Ptot) : 90W
- Ganho de corrente CC (hFE) : 10 a 50 a 4A
- Frequência de transição (pés) : 3 MHz
- Temperatura de junção operacional : -65 a +150°C
Formulários:
- Amplificadores de potência
- Reguladores de comutação
- Controle motor
- Aplicações de comutação de alta potência de uso geral
Configuração de pinos:
- Base (B)
- Colecionador (C)
- Emissor (E)
Características elétricas:
- Tensão de saturação do coletor-emissor (Vce(sat)) : Normalmente 1,8 V em Ic = 8 A, Ib = 0,8 A
- Tensão de saturação base-emissor (Vbe (sat)) : Normalmente 1,5 V em Ic = 8A, Ib = 0,8A
O transistor BD711 é adequado para aplicações de alta corrente e alta tensão, o que o torna uma escolha popular em eletrônica de potência.
