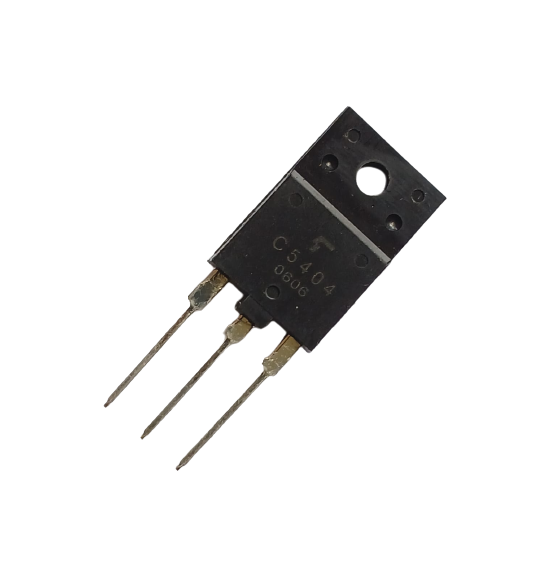

O **Transistor 2SC5404 TO-247 NPN 1500V 9A Toshiba** é um transistor bipolar de junção (BJT) NPN projetado para aplicações de alta tensão e alta corrente. É amplamente utilizado em amplificadores de potência, fontes de alimentação, e outros circuitos de comutação que exigem alta robustez e confiabilidade.
**Características Principais:**
- **Modelo:** 2SC5404
- **Tipo:** BJT NPN
- **Encapsulamento:** TO-247
- **Fabricante:** Toshiba
- **Tensão Coletor-Emissor (Vce):** 1500V
- **Corrente Coletor (Ic):** 9A
- **Dissipação de Potência (Ptot):** 100W
- **Ganho de Corrente DC (hFE):** 8 a 40
- **Frequência de Transição (ft):** 5 MHz
**Aplicações:**
- Amplificadores de áudio de alta potência
- Fontes de alimentação comutadas (SMPS)
- Conversores de energia
- Equipamentos de telecomunicação
- Circuitos de controle de motor
**Configuração dos Terminais:**
1. **Emissor (E):** Normalmente conectado ao terra ou ao terminal negativo da fonte de alimentação.
2. **Base (B):** Controla a corrente entre o coletor e o emissor.
3. **Coletor (C):** Normalmente conectado à carga ou ao terminal positivo da fonte de alimentação.
**Instruções de Uso:**
1. **Polarização da Base:** Aplique a corrente adequada à base para permitir que o transistor conduza. Para um BJT NPN, a base deve ser mais positiva em relação ao emissor.
2. **Proteção de Excesso de Corrente:** Use resistores ou outros componentes de proteção para limitar a corrente que passa pelo coletor e pela base.
3. **Dissipação de Calor:** Garanta que o transistor tenha dissipação de calor adequada, usando dissipadores de calor ou ventilação, para evitar superaquecimento durante a operação.
O transistor 2SC5404 é ideal para aplicações que exigem alta tensão e alta corrente, oferecendo uma solução robusta e eficiente para uma variedade de projetos de potência.
