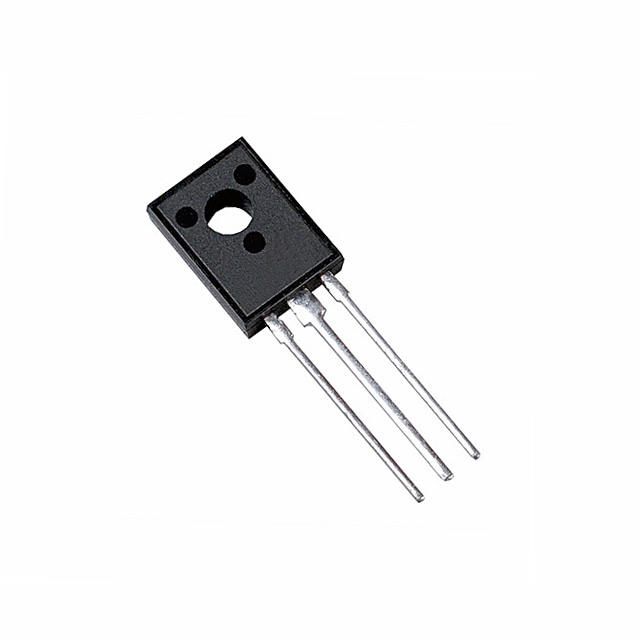

O **Transistor 2SB772P TO-126 NEC** é um transistor bipolar de junção (BJT) do tipo PNP, projetado para aplicações de amplificação de baixa a média potência e comutação. É frequentemente utilizado em amplificadores de áudio e circuitos de driver.
**Características Principais:**
- **Modelo:** 2SB772P
- **Tipo:** BJT PNP
- **Encapsulamento:** TO-126
- **Tensão Coletor-Emissor (Vceo):** 50V
- **Corrente Coletor (Ic):** 3A
- **Dissipação de Potência (Ptot):** 1.2W
- **Ganho de Corrente DC (hFE):** 100 a 320
- **Frequência de Transição (fT):** 150 MHz
- **Temperatura de Operação:** -55°C a +150°C
**Aplicações:**
- Amplificadores de áudio
- Circuitos de driver para transistores de potência
- Reguladores de tensão
- Circuitos de comutação em geral
**Configuração dos Terminais:**
1. **Emissor (E):** Normalmente conectado ao lado positivo da alimentação ou à carga.
2. **Base (B):** Controla a corrente entre o coletor e o emissor.
3. **Coletor (C):** Conectado à carga ou ao terra, dependendo da configuração do circuito.
**Instruções de Uso:**
1. **Polarização da Base:** Para operar, o transistor 2SB772P precisa que a base seja polarizada negativamente em relação ao emissor, permitindo que a corrente flua entre coletor e emissor.
2. **Dissipação de Calor:** Mesmo com baixa potência, use dissipadores de calor para evitar superaquecimento em condições de operação máxima.
3. **Proteção de Circuito:** Utilize resistores ou outros componentes para garantir que a corrente e a tensão estejam dentro das especificações máximas, protegendo o transistor de danos.
O transistor 2SB772P é uma escolha versátil para aplicações que exigem amplificação de áudio de média potência e controle de sinal, proporcionando desempenho confiável em um pacote compacto TO-126.
