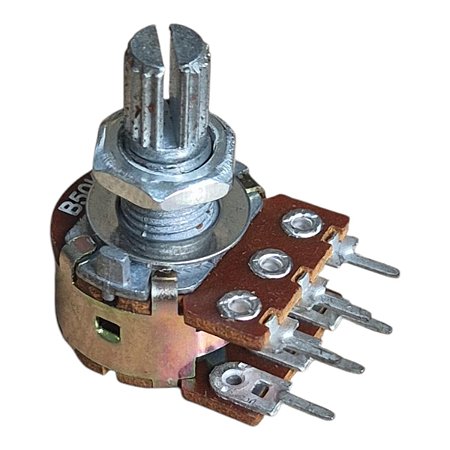

O Potenciômetro Linear Duplo B50K Mini L16 Eixo Estriado Sem Chave é um componente passivo muito utilizado em circuitos de áudio e controle de sinal, especialmente para ajuste de volume em estéreo. Aqui vão os detalhes:
Especificações Técnicas:
-
Tipo: Potenciômetro linear duplo
-
Valor de resistência: 50k ohms (B50K → "B" indica curva linear, "50K" o valor da resistência)
-
Quantidade de seções: 2 (duplo → 2 trilhas independentes, usado em canais estéreo)
-
Formato: Miniatura (Mini)
-
Comprimento do corpo (rosca + base): Aproximadamente 16 mm (L16)
-
Eixo: Estriado (geralmente com 18 ou 20 dentes, ideal para knobs tipo push-fit)
-
Sem chave (sem interruptor integrado)
-
Material do eixo: Plástico ou metal, dependendo do modelo
Aplicações Comuns:
-
Controle de volume estéreo (dois canais simultâneos)
-
Mesas de som, amplificadores, equalizadores
-
Circuitos DIY de áudio (Arduino, Raspberry Pi)
-
Instrumentos musicais eletrônicos
Pinagem (Por trilha, lado inferior):
Cada seção do potenciômetro tem 3 terminais:
[1]---[2]---[3]
| | |
GND Sinal VCC
-
Pino 1: Uma extremidade da resistência (GND)
-
Pino 2: Terminal central (cursor / wiper) – onde se lê o valor variável
-
Pino 3: Outra extremidade da resistência (VCC)
Como ele é duplo, terá 6 pinos (3 para cada trilha).
