O P80C51BH é um microcontrolador da família 8051 , originalmente desenvolvido pela Philips (agora parte da NXP Semiconductors). É um microcontrolador de 8 bits de alto desempenho que é amplamente utilizado em sistemas embarcados devido à sua versatilidade e arquitetura bem estabelecida.
Especificações principais:
- Fabricante: Philips (agora NXP Semiconductors)
- Número da peça: P80C51BH
- Tipo de pacote: DIP-40 (pacote duplo em linha com 40 pinos)
- Núcleo: núcleo do microcontrolador 8051
- Frequência de operação: Normalmente 12 MHz a 24 MHz, com um máximo de 40 MHz
- Memória do programa: 4 KB (ROM ou EPROM, dependendo da variante)
- RAM: 128 bytes de memória interna de dados
- Portas de E/S: 32 linhas de E/S programáveis (4 portas de 8 bits cada)
- Temporizadores/Contadores: 2 temporizadores/contadores de 16 bits
- Interrupções: 5 fontes de interrupção com 2 níveis de prioridade
- UART: Comunicação serial full-duplex por meio de uma UART integrada
- Watchdog Timer: Opcional, dependendo da variante
- Tensão de operação: 5 V DC típico
Principais características:
- Arquitetura padrão 8051: Baseada no núcleo 8051 bem estabelecido, tornando-a compatível com uma ampla gama de ferramentas de desenvolvimento e software.
- 32 pinos de E/S: entrada/saída digital flexível para interface com sensores, interruptores e outros periféricos.
- Temporizador/Contadores: Dois temporizadores/contadores de 16 bits para operações de temporização e contagem de eventos.
- Comunicação serial: o UART integrado permite fácil comunicação serial, normalmente usada para comunicação com computadores ou outros dispositivos.
- Tratamento de interrupções: fornece diversas fontes de interrupção, úteis para aplicações de controle em tempo real.
- Baixo consumo de energia: inclui modos inativo e desligado para conservar energia em sistemas operados por bateria.
Aplicações:
- Sistemas de controle embarcados: comumente usados em pequenas aplicações embarcadas, como eletrodomésticos, sistemas automotivos e controles industriais.
- Sistemas de comunicação: ideais para sistemas que exigem comunicação serial.
- Instrumentação e Automação: Utilizado em sistemas de medição e controle.
- Eletrônicos de consumo: adequados para dispositivos de automação residencial, controles remotos, etc.

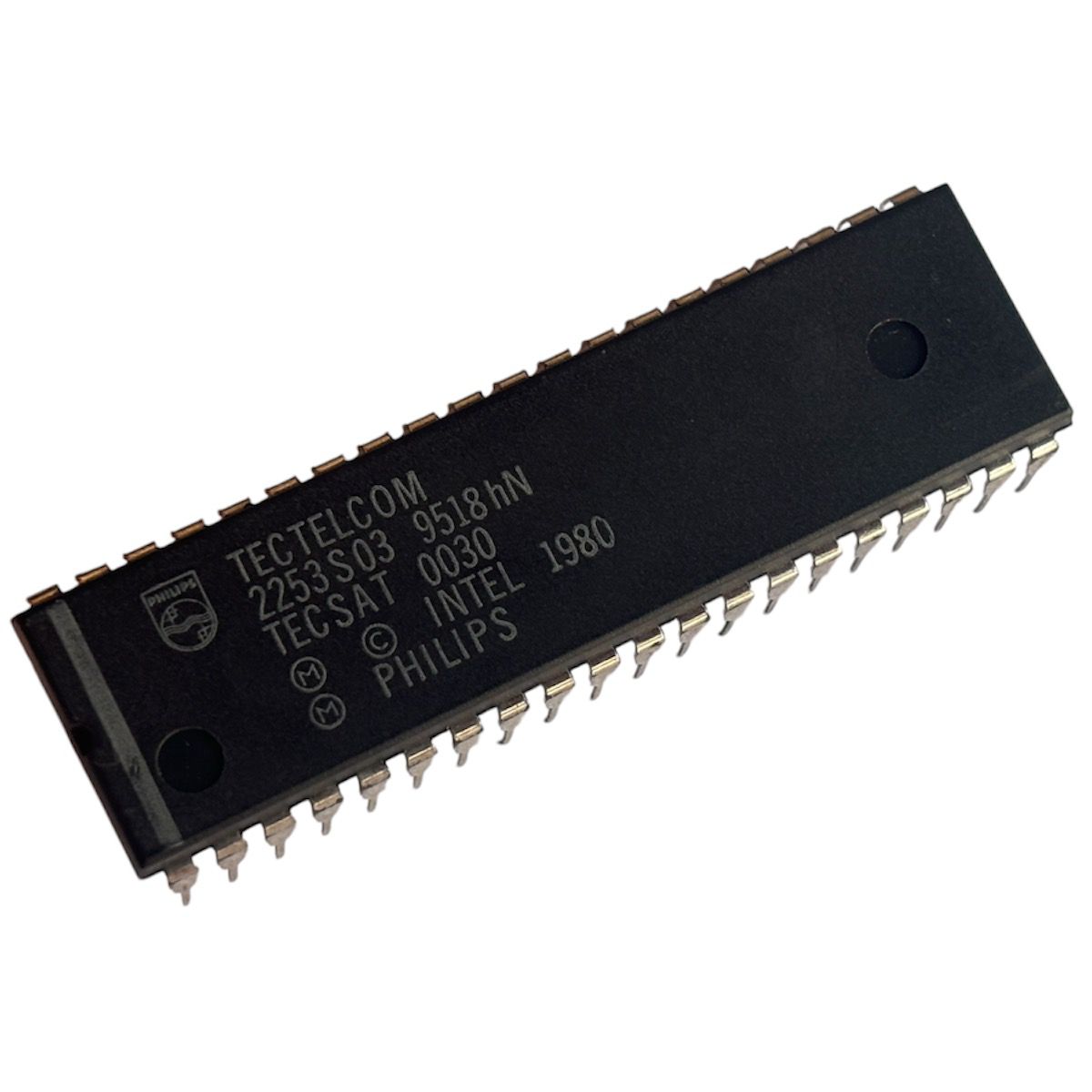

Referência "T550 Tecsat0030":
O rótulo T550 Tecsat0030 sugere que esse microcontrolador específico foi usado em um dispositivo Tecsat , provavelmente um set-top box ou receptor de satélite, que frequentemente usava microcontroladores baseados em 8051 para controle e processamento de sinal. Pode se referir a uma aplicação ou configuração específica na qual o P80C51BH foi usado.
Visão geral da pinagem (DIP-40):
- Porta 0 (P0.0-P0.7): porta de E/S de 8 bits (também usada como barramento de endereço/dados na interface de memória externa)
- Porta 1 (P1.0-P1.7): porta de E/S de 8 bits
- Porta 2 (P2.0-P2.7): porta de E/S de 8 bits (também usada como barramento de endereço na interface de memória externa)
- Porta 3 (P3.0-P3.7): porta de E/S de 8 bits (também atende a funções especiais como entrada/saída serial e interrupções)
- XTAL1/XTAL2: Conecta-se ao oscilador de cristal externo para definir a frequência operacional
- RESET: Reinicia o microcontrolador
- Vcc (Pino 40): Fonte de alimentação (+5V)
- GND (Pino 20): Terra
O microcontrolador P80C51BH é ideal para uma variedade de aplicações embarcadas, particularmente onde tarefas de controle, comunicação e processamento são necessárias em um design compacto e eficiente. Me avise se precisar de mais detalhes sobre programação ou funções de pinagem específicas!
