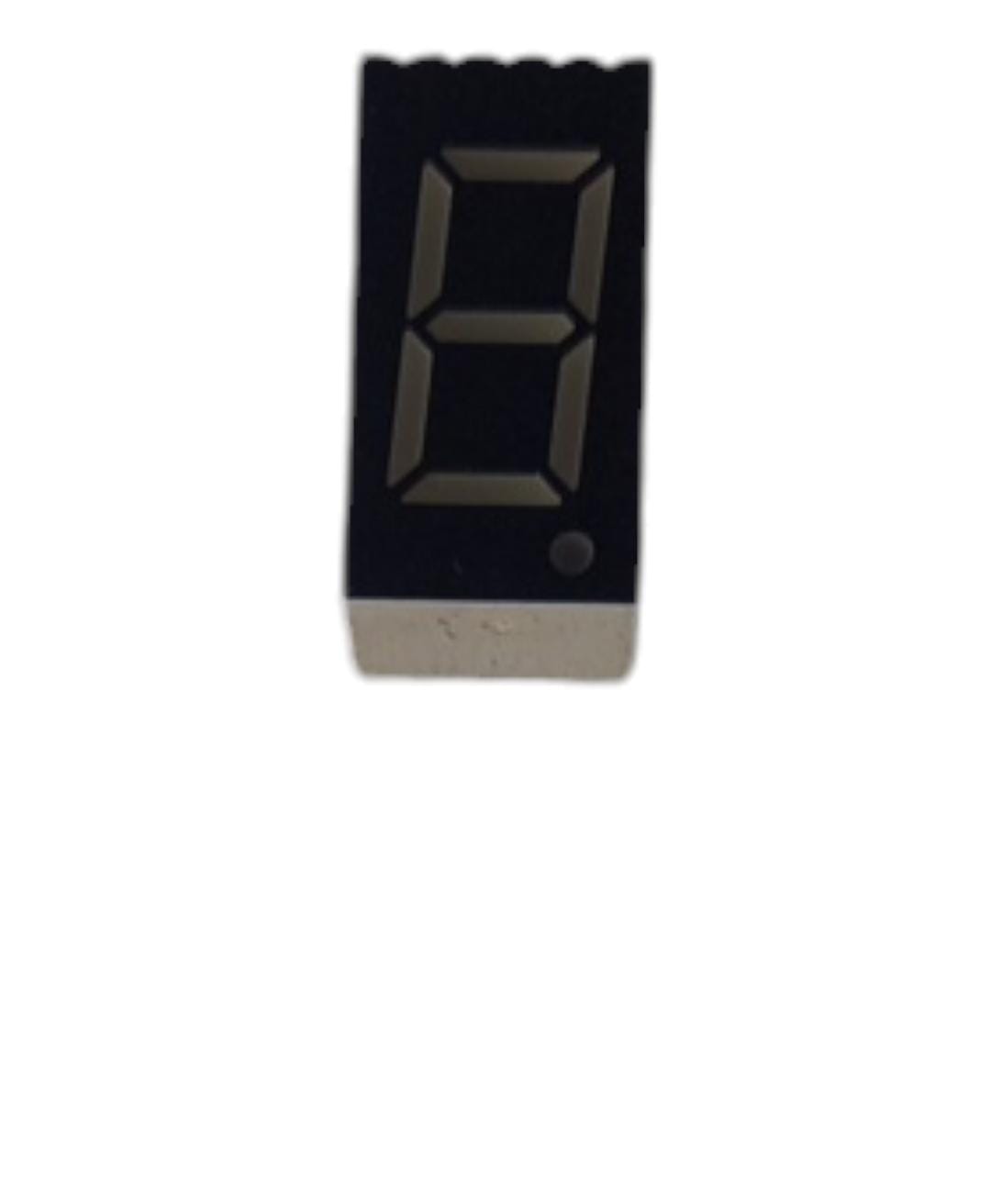

O **Display de 7 Segmentos de 1 Dígito Anodo Vermelho SM420361K** da ARK é um componente utilizado para a exibição de números em dispositivos eletrônicos. Este tipo de display é comum em contadores, relógios digitais, termômetros, voltímetros e outros dispositivos que precisam apresentar números de forma clara e visível.
### Especificações principais:
- **Modelo:** SM420361K
- **Fabricante:** ARK
- **Tipo de Segmento:** 7 segmentos
- **Número de Dígitos:** 1 dígito
- **Configuração:** Anodo comum
- **Cor de Emissão:** Vermelho
- **Tensão Direta (Vf):** Normalmente entre 1,8V e 2,2V por segmento (verificar no datasheet específico)
- **Corrente Direta (If):** Aproximadamente 20mA por segmento (verificar no datasheet específico)
- **Dimensões do Dígito:** Normalmente, este tipo de display tem um tamanho de dígito padrão, como 0,36", 0,56" ou outro, dependendo da especificação exata do modelo.
- **Material:** LEDs internos de GaAsP (Fosfeto de Gálio-Arsênio)
### Características:
- **Alta Visibilidade:** A cor vermelha é altamente visível, tornando o display ideal para ambientes com pouca iluminação.
- **Anodo Comum:** Todos os anodos dos segmentos estão conectados juntos, facilitando o controle do display com um único ponto de conexão para a tensão positiva.
- **Aplicações Variadas:** Pode ser usado em uma ampla gama de dispositivos eletrônicos que requerem a exibição de um único dígito.
### Aplicações principais:
- **Equipamentos Eletrônicos de Medição:** Como multímetros e voltímetros, onde é necessário exibir leituras numéricas.
- **Relógios Digitais:** Usado em displays de tempo para mostrar horas e minutos.
- **Contadores:** Em sistemas de contagem que mostram números em sequência.
- **Indicadores Numéricos:** Usado em qualquer aplicação que requer a visualização de um número em um formato compacto.
### Conexões e Pinagem:
- **Pinos de Segmento:** Cada um dos 7 segmentos (a, b, c, d, e, f, g) tem seu próprio pino, além de um pino adicional para o ponto decimal (se aplicável).
- **Pino de Anodo Comum:** Um ou mais pinos são designados para o anodo comum, que deve ser conectado à tensão positiva da fonte de alimentação.
### Considerações:
- **Resistores de Limitação:** Para proteger os LEDs internos, é importante usar resistores de limitação de corrente em série com cada segmento.
- **Montagem:** Verifique as dimensões e a pinagem no datasheet para assegurar que o display se encaixa adequadamente no seu circuito.
Se você precisar de mais informações técnicas ou suporte para integrar este display no seu projeto, estou à disposição para ajudar!
