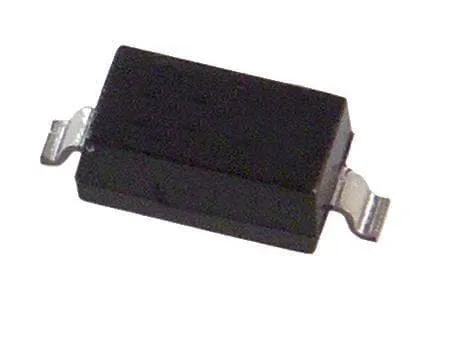

O MMSZ3V9T1G é um diodo zener fabricado pela ON Semiconductor, projetado para fornecer regulação de tensão precisa em uma ampla variedade de aplicações eletrônicas. Este componente é encapsulado em um pacote SOD-123-2, que é um formato de montagem em superfície (SMD) com dois terminais. Ele é ideal para aplicações que exigem uma tensão de zener de 3,9V e uma dissipação de potência de até 500mW.
### Principais Características:
- **Pacote**: SOD-123-2 (Small Outline Diode)
- **Fabricante**: ON Semiconductor
- **Modelo**: MMSZ3V9T1G
- **Tipo**: Diodo Zener
- **Tensão Zener**: 3.9V
- **Dissipação de Potência**: 500mW (1/2W)
- **Tolerância de Tensão**: 5%
### Especificações Técnicas:
- **Tensão de Zener (Vz)**: 3.9V
- **Corrente de Teste (Iz)**: Tipicamente 5mA
- **Regulação de Tensão**: Boa regulação de tensão com tolerância de 5%
- **Impedância Zener (Zz)**: Tipicamente 23Ω a 5mA
- **Corrente de Fuga Reversa (Ir)**: Máximo de 1µA a 1V
- **Temperatura de Operação**: -65°C a +150°C
### Aplicações:
- Reguladores de tensão
- Proteção contra sobretensão
- Circuitos de referência de tensão
- Clamping de tensão em circuitos eletrônicos
- Estabilização de tensão em dispositivos eletrônicos
### Benefícios:
- **Precisão**: Oferece uma tensão de zener precisa de 3.9V com uma tolerância de 5%, ideal para regulação de tensão estável.
- **Eficiência Energética**: Dissipação de potência de 500mW permite operação eficiente em diversas aplicações.
- **Facilidade de Integração**: O pacote SOD-123-2 facilita a montagem em superfície (SMT), permitindo uma integração simplificada em projetos de PCB.
- **Confiabilidade**: Alta qualidade e durabilidade garantidas pela ON Semiconductor.
### Notas Importantes:
- **Instalação**: A instalação do MMSZ3V9T1G requer técnicas de montagem em superfície (SMT). Certifique-se de seguir as diretrizes de soldagem para garantir uma conexão adequada.
- **Compatibilidade**: Verifique a compatibilidade do MMSZ3V9T1G com os outros componentes do sistema, especialmente em relação à tensão de operação e dissipação de potência.
Este diodo zener é uma solução robusta e eficiente para a regulação e proteção de tensão em uma ampla variedade de aplicações eletrônicas. Se precisar de mais informações ou assistência sobre a implementação deste componente em seu projeto, estou à disposição para ajudar!
