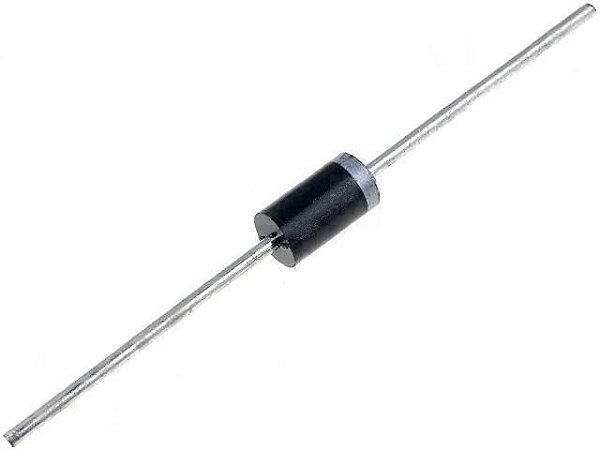

O diodo retificador 1N5822 é um diodo Schottky amplamente utilizado em aplicações de retificação devido à sua baixa queda de tensão direta e alta eficiência. Ele é encapsulado em um pacote DO-201AD, que é adequado para montagem em placas de circuito impresso (PCBs).
### Características Principais:
- **Tipo**: Diodo Schottky.
- **Tensão Inversa Máxima (V_R)**: 40V.
- **Corrente de Retificação Máxima (I_F)**: 3A.
- **Queda de Tensão Direta (V_F)**: Típica de 0.45V a 0.55V a 3A.
- **Capacitância Total (C_T)**: Baixa capacitância, característica dos diodos Schottky.
- **Encapsulamento**: DO-201AD.
### Configuração de Pinos (DO-201AD):
- **Ânodo**: O terminal positivo do diodo.
- **Cátodo**: O terminal negativo do diodo, geralmente indicado por uma faixa no corpo do diodo.
### Descrição Funcional:
- **Retificação**: Usado em circuitos retificadores para converter corrente alternada (AC) em corrente contínua (DC).
- **Baixa Queda de Tensão**: A baixa queda de tensão direta resulta em menor dissipação de energia e maior eficiência.
- **Alta Corrente**: Capaz de lidar com correntes de até 3A, tornando-o adequado para aplicações de potência moderada.
- **Resposta Rápida**: Diodos Schottky têm tempos de recuperação rápidos, o que é útil em aplicações de comutação de alta frequência.
### Aplicações:
- **Fontes de Alimentação**: Usado em fontes de alimentação chaveadas (SMPS) e retificadores de baixa tensão.
- **Conversores DC-DC**: Em circuitos de conversão de tensão onde a eficiência é crucial.
- **Proteção de Circuito**: Como diodos de roda livre em circuitos indutivos para proteger contra picos de tensão.
- **Sistemas de Energia Solar**: Em painéis solares para prevenir a descarga de baterias durante a noite.
- **Automotivo**: Em sistemas elétricos de veículos para retificação e proteção de circuitos.
### Notas Adicionais:
- **Montagem e Dissipação de Calor**: Devido à capacidade de manuseio de alta corrente, é importante garantir uma dissipação de calor adequada. O encapsulamento DO-201AD permite a conexão a dissipadores de calor, se necessário.
- **Polaridade**: Ao instalar o diodo, é crucial observar a polaridade correta para garantir o funcionamento adequado e evitar danos ao circuito.
Para mais informações detalhadas, como características elétricas e mecânicas específicas, recomenda-se consultar o datasheet do fabricante.
Se precisar de mais informações detalhadas ou especificações adicionais sobre o diodo retificador 1N5822, sinta-se à vontade para perguntar!
