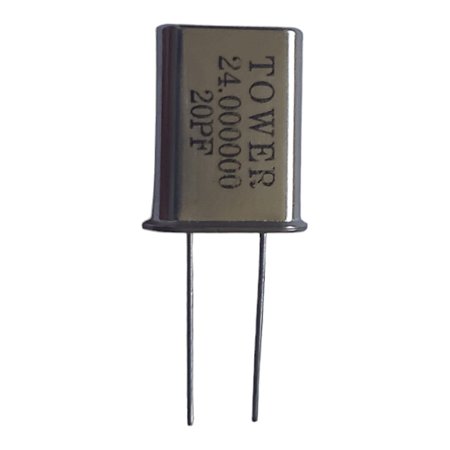

O cristal oscilador de 24.000 MHz com encapsulamento HC-49U da Tower é um dispositivo usado para gerar sinais de clock precisos em circuitos eletrônicos. Os cristais osciladores são componentes essenciais em sistemas onde a temporização precisa é crucial, como em microcontroladores, relógios digitais e dispositivos de comunicação.
### Características Principais:
- **Frequência Nominal**: 24.000 MHz.
- **Encapsulamento**: HC-49U (encapsulamento metálico cilíndrico com terminais radiais).
- **Tolerância de Frequência**: Geralmente em torno de ±30 ppm (partes por milhão).
- **Estabilidade de Frequência**: Geralmente em torno de ±50 ppm a ±100 ppm.
- **Modo de Oscilação**: Fundamental.
- **Impedância**: Baixa impedância para minimizar perdas de sinal.
- **Temperatura de Operação**: Geralmente entre -20°C a +70°C, mas pode variar dependendo da especificação do fabricante.
- **Carga de Capacitância**: Tipicamente 18 pF, mas pode variar conforme a especificação.
### Aplicações:
- **Microcontroladores e Processadores**: Fornece o sinal de clock necessário para a operação de microcontroladores e CPUs.
- **Equipamentos de Comunicação**: Utilizado em dispositivos de telecomunicações e RF para sincronização de sinais.
- **Relógios Digitais e Temporizadores**: Fornece uma base de tempo precisa para relógios e circuitos temporizadores.
- **Sistemas Embarcados**: Essencial em sistemas embarcados para manter a sincronização de operações.
- **Dispositivos Eletrônicos de Consumo**: Utilizado em uma ampla gama de dispositivos, como câmeras, computadores e aparelhos de áudio.
### Configuração de Pinos (Encapsulamento HC-49U):
- **Pino 1**: Conectado ao circuito oscilador.
- **Pino 2**: Conectado ao circuito de aterramento ou ao outro lado do circuito oscilador.
### Descrição Funcional:
- **Estabilidade de Frequência**: Oferece uma frequência estável para garantir o correto funcionamento dos circuitos que dependem de temporização precisa.
- **Baixa Impedância**: Minimiza perdas e garante uma oscilação consistente.
- **Modo Fundamental**: Opera na frequência fundamental, garantindo menor harmônica e melhor desempenho em aplicações críticas.
### Notas Adicionais:
Os cristais osciladores são componentes passivos que precisam ser utilizados com circuitos osciladores ativos para gerar o sinal de clock. O valor de capacitância de carga deve ser cuidadosamente escolhido para garantir que o cristal opere na frequência nominal especificada.
Para mais detalhes específicos, como a tolerância exata, estabilidade, e a capacitância de carga do cristal de 24.000 MHz HC-49U da Tower, recomenda-se consultar o datasheet do fabricante.
Se precisar de mais informações detalhadas ou especificações adicionais sobre o cristal oscilador de 24.000 MHz HC-49U da Tower, sinta-se à vontade para perguntar!
