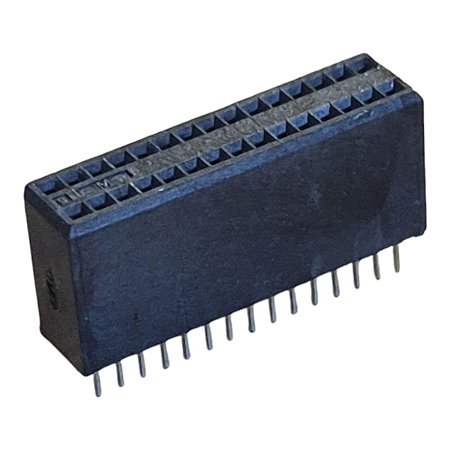

O conector 5-104078-4 da TE Connectivity é um receptáculo de 30 posições da série AMPMODU System 50, projetado para aplicações de interconexão placa-a-placa de alta densidade.
Principais características técnicas
-
Tipo: Receptáculo fêmea (soquete) de 30 vias, 2 fileiras (2x15)
-
Passo (pitch): 1,27 mm (0,050") entre contatos; espaçamento entre fileiras de 2,54 mm (0,100")
-
Montagem: Furo passante (through-hole) com terminação por solda
-
Altura do conector: 8,89 mm
-
Altura de empilhamento (stack height): 11,43 mm ou 12,57 mm, dependendo do conector correspondente
-
Material dos contatos: Liga de cobre com acabamento em ouro na área de acoplamento (espessura de 0,76 µm) e estanho na área de terminação
-
Corrente nominal: 1 A por contato
-
Tensão nominal: 30 VCA
-
Temperatura de operação: -65 °C a +105 °C
-
Material do invólucro: Termoplástico preto com classificação de inflamabilidade UL94 V-0
-
Retenção na placa: Possui pinos de retenção para fixação mecânica
Aplicações típicas
Este conector é ideal para aplicações que exigem interconexões compactas e confiáveis, como:
-
Equipamentos de telecomunicações
-
Dispositivos médicos
-
Sistemas industriais
-
Eletrônica embarcada
