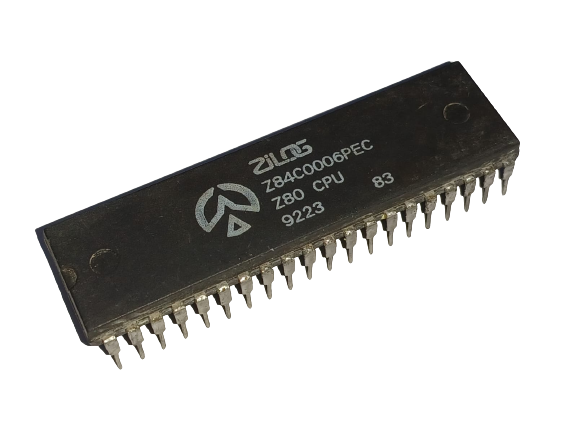

Circuito Integrado Z80cpu Z0840004pec Dip-40 Zilog

O **Z80CPU Z0840004PEC** é um microprocessador de 8 bits fabricado pela **Zilog**, amplamente utilizado em sistemas embarcados e computadores pessoais na década de 1980 e 1990. Ele é parte da famosa família **Z80**, que teve grande popularidade devido à sua compatibilidade com o Intel 8080 e por ser utilizado em muitos sistemas de computação clássicos.

### Especificações Técnicas:

- **Modelo**: Z80CPU Z0840004PEC
- **Fabricante**: Zilog
- **Encapsulamento**: DIP-40 (Dual Inline Package com 40 pinos)
- **Tamanho do Barramento de Dados**: 8 bits
- **Tamanho do Barramento de Endereços**: 16 bits (capaz de endereçar até 64KB de memória)
- **Velocidade do Clock**: 4 MHz (velocidade máxima de operação)
- **Modos de Endereçamento**: Suporta diversos modos de endereçamento (imediato, direto, indireto, indexado, etc.)
- **Interrupções**: Suporta múltiplas fontes de interrupção, com um modo de interrupção vetorizado.
- **Barramento de Dados Externo**: Interface simples para comunicação com memória e periféricos.

### Características Principais:

- **Compatibilidade com o Intel 8080**: O Z80 é compatível com o conjunto de instruções do Intel 8080, sendo uma escolha popular para a migração de sistemas baseados no 8080 para o Z80.
- **Conjunto de Instruções Ampliado**: O Z80 traz um conjunto de instruções mais rico que o Intel 8080, com mais instruções e funcionalidades como multiplicação, divisão e suporte aprimorado a sub-rotinas.
- **16 Registradores de 8 Bits**: Conta com vários registradores de uso geral e pares de registradores que podem ser usados para operações de 16 bits.
- **Modo de Interrupção Avançado**: Suporta três modos de interrupção, com um modo vetorizado que permite que dispositivos periféricos diretamente enderecem rotinas de interrupção.
- **Instruções de Manipulação de Dados**: Possui um conjunto robusto de instruções para manipulação de dados, com suporte para operações aritméticas, lógicas, de controle de fluxo e manipulação de bits.

### Aplicações:

- **Computadores Pessoais Antigos**: O Z80 foi amplamente usado em computadores domésticos como o ZX Spectrum, TRS-80, MSX, entre outros.
- **Sistemas Embarcados**: Com uma arquitetura simples e eficiente, o Z80 foi usado em muitos sistemas embarcados, desde terminais industriais até sistemas de controle de impressoras e modems.
- **Calculadoras e Consoles de Videogame**: Muitos consoles de videogame antigos e calculadoras programáveis utilizaram o Z80 devido à sua simplicidade e poder de processamento.

### Pinagem (DIP-40):

1. **VCC**: Tensão de alimentação.
2. **GND**: Terra.
3. **D0-D7**: Barramento de dados de 8 bits.
4. **A0-A15**: Barramento de endereços de 16 bits.
5. **M1**: Indica a execução da primeira parte de uma instrução (usado para decodificação de interrupções).
6. **MREQ**: Solicitação de memória (ativa quando o processador acessa a memória).
7. **IORQ**: Solicitação de I/O (ativa quando o processador acessa dispositivos de entrada/saída).
8. **RD**: Leitura de memória ou dispositivo de I/O.
9. **WR**: Escrita em memória ou dispositivo de I/O.
10. **INT**: Entrada de interrupção.
11. **NMI**: Interrupção não mascarável.
12. **RESET**: Reinicializa o processador.
13. **HALT**: Coloca o processador em estado de espera.
14. **WAIT**: Sinal para aguardar, permitindo que periféricos mais lentos acompanhem o processador.
15. **BUSREQ**: Solicita o controle do barramento.
16. **BUSACK**: Acordo de controle do barramento.
17. **CLK**: Entrada de clock.

### Características Adicionais:

- **Baixo Consumo de Energia**: Ideal para sistemas embarcados e dispositivos portáteis.
- **Operação com Memória e Periféricos Externos**: Facilmente integrado a memórias ROM/RAM externas e periféricos, como controladores de disco e interfaces seriais.

### Aplicações Históricas:

- **Computadores Retro**: ZX Spectrum, Amstrad CPC, MSX, TRS-80, entre outros.
- **Consoles de Videogame**: Utilizado em alguns consoles de videogame da época.
- **Sistemas Industriais e Educacionais**: Muito usado em sistemas embarcados educacionais e industriais devido à sua simplicidade e eficiência.

O **Z80CPU Z0840004PEC** é um microprocessador clássico que teve um papel fundamental na evolução da computação, sendo conhecido por sua flexibilidade e amplas aplicações em eletrônica de consumo e sistemas embarcados.
