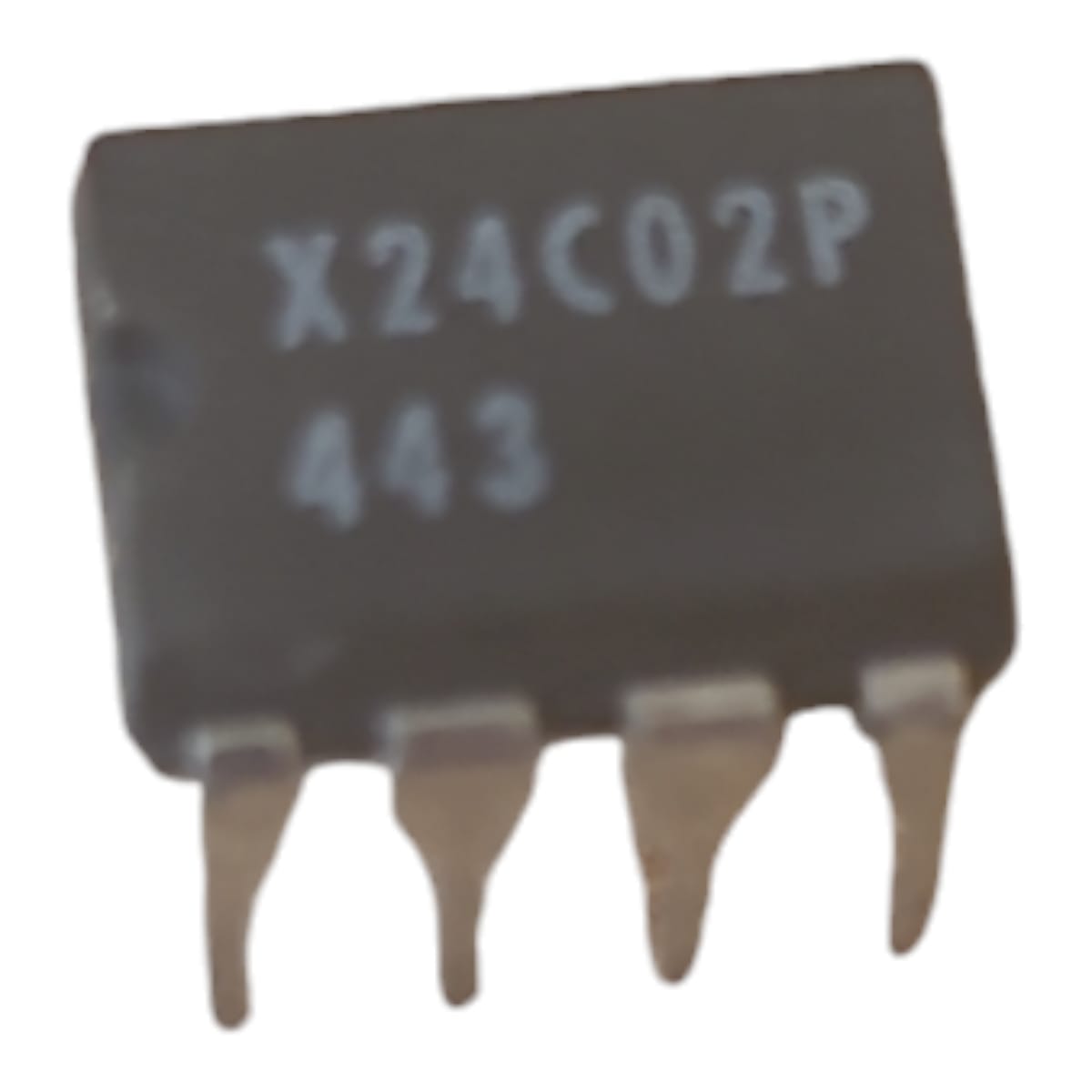

O **Circuito Integrado X24C02P** é uma **EEPROM serial de 2 Kb (256 x 8 bits)** com interface I²C, encapsulado em **DIP-8**. A EEPROM (Electrically Erasable Programmable Read-Only Memory) permite armazenar dados de forma não volátil, o que significa que mantém os dados mesmo quando a energia é desligada.
### Especificações:
- **Modelo:** X24C02P
- **Encapsulamento:** DIP-8 (8 pinos, montagem através de furos)
- **Capacidade:** 2 Kb (2.048 bits, organizados como 256 x 8 bits)
- **Interface:** I²C (Inter-Integrated Circuit), dois fios para comunicação (SDA e SCL)
- **Tensão de operação:**
- 4.5V a 5.5V (X24C02P para versões de 5V)
- Algumas variantes também suportam operação em 2.7V a 5.5V (para aplicações de baixo consumo)
- **Corrente de operação:** Baixo consumo de corrente, ideal para sistemas de baixo consumo
- **Velocidade de clock:** Suporte a taxas de clock até 100 kHz na interface I²C
- **Número de ciclos de gravação/apagamento:** Até 1 milhão de ciclos de gravação/apagamento por byte
- **Retenção de dados:** Até 100 anos
- **Proteção de gravação:** Possui pino de controle de proteção contra gravação (WP - Write Protect), para evitar gravação acidental
- **Memória não volátil:** Mantém os dados armazenados mesmo sem alimentação
### Pinagem (DIP-8):
1. **A0:** Pino de endereço (utilizado para selecionar o dispositivo no barramento I²C)
2. **A1:** Pino de endereço
3. **A2:** Pino de endereço
4. **GND:** Terra
5. **SDA:** Linha de dados bidirecional I²C
6. **SCL:** Linha de clock I²C
7. **WP (Write Protect):** Habilita/desabilita a gravação na memória
8. **VCC:** Tensão de alimentação
### Aplicações:
- **Armazenamento de configuração:** Usado em dispositivos eletrônicos para armazenar configurações que devem ser mantidas mesmo quando o sistema é desligado, como parâmetros de inicialização.
- **Dados de calibração:** Ideal para armazenar dados de calibração em sistemas de medição e sensores.
- **Histórico de dados:** Usado em dispositivos que precisam gravar dados de uso ou históricos de operações.
- **Sistema embarcado:** Muito comum em sistemas embarcados que requerem armazenamento de pequenas quantidades de dados.
O **X24C02P** é uma solução confiável para o armazenamento não volátil de pequenas quantidades de dados, sendo amplamente utilizado em sistemas eletrônicos e microcontroladores com interface I²C.
Se precisar de mais informações sobre como utilizá-lo em um circuito ou sobre sua programação via I²C, é só avisar!
