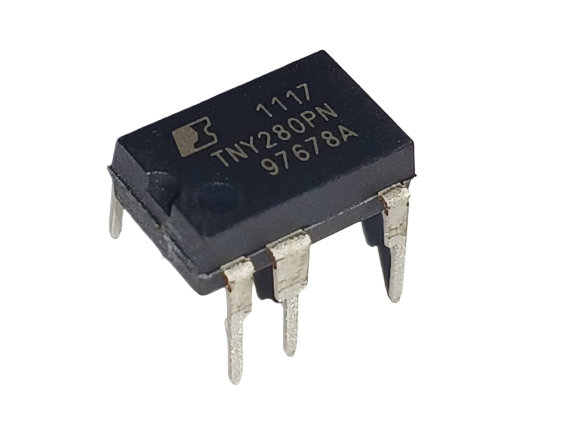

Aqui estão as especificações e informações sobre o **Circuito Integrado TNY280PN DIP-7 da Power Integrations**:
### Especificações
- **Modelo:** TNY280PN
- **Pacote:** DIP-7 (Dual In-line Package, 7 pinos)
- **Fabricante:** Power Integrations
### Descrição
O **TNY280PN** é um circuito integrado de fonte de alimentação com chaveamento (switching regulator) que combina um controlador de chaveamento, um transistor e uma referência de tensão, projetado para fornecer soluções compactas e eficientes em fontes de alimentação de modo isolado.
### Características
- **Tensão de Entrada (Vin):** Até 265V AC
- **Tensão de Saída (Vout):** Ajustável, dependendo da aplicação e do design do transformador
- **Corrente de Saída:** Até 1.5A
- **Frequência de Operação:** 100kHz (tipicamente)
- **Eficiência:** Alta eficiência com baixa dissipação de energia
- **Proteção:** Inclui proteção contra sobrecarga, sobretemperatura e curto-circuito
### Aplicações
- **Fontes de Alimentação:** Ideal para fontes de alimentação compactas e eficientes, especialmente em aplicações de baixa potência.
- **Transformadores de Isolamento:** Usado em projetos que exigem isolamento elétrico entre a entrada e a saída.
- **Carregadores e Adaptadores:** Adequado para carregadores e adaptadores de equipamentos eletrônicos.
### Pinagem (DIP-7)
1. **Drain (D):** Terminal de drenagem do transistor interno.
2. **Source (S):** Terminal de fonte do transistor interno.
3. **Gate (G):** Terminal de controle do transistor interno.
4. **Vcc:** Alimentação positiva para o circuito integrado.
5. **GND:** Terra.
6. **Comp:** Pino de compensação para estabilização do feedback.
7. **Vref:** Pino de referência de tensão.
### Observações
- **Dissipação Térmica:** O pacote DIP-7 fornece uma quantidade razoável de dissipação térmica para o circuito integrado, mas o projeto do circuito deve considerar a dissipação total de energia para garantir operação estável.
- **Projeto do Transformador:** O design do transformador é crítico para obter o desempenho desejado do TNY280PN. Consulte o datasheet para recomendações sobre o design do transformador.
Se precisar de mais informações ou tiver outras perguntas sobre este circuito integrado, estou à disposição para ajudar!
