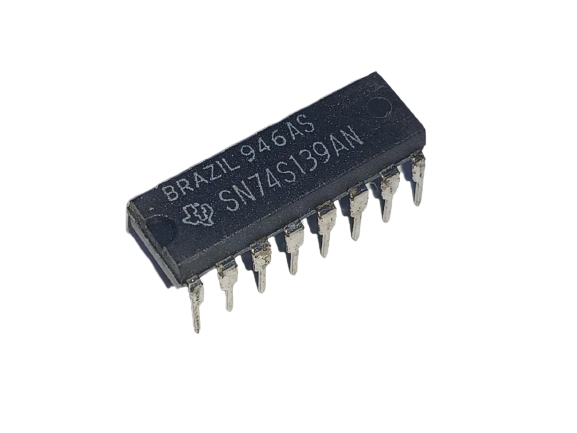

O **SN74S139AN** é um circuito integrado da **Texas Instruments** com encapsulamento **DIP-16** (Dual Inline Package), pertencente à família **74S** (Schottky TTL), conhecida por sua alta velocidade. O **SN74S139AN** contém dois decodificadores 2-para-4 com entradas habilitadoras, o que o torna útil em aplicações que requerem a decodificação de endereços e seleção de linhas.
### Especificações Técnicas:
- **Fabricante**: Texas Instruments
- **Modelo**: SN74S139AN
- **Encapsulamento**: DIP-16 (16 pinos)
- **Função**: Decodificador 2-para-4
- **Família Lógica**: TTL (Schottky)
- **Tensão de Operação**: 4,75V a 5,25V
- **Corrente de Consumo**: Alta, típica dos circuitos Schottky
- **Temperatura de Operação**: -40°C a 85°C
- **Velocidade de Operação**: Alta, devido à tecnologia Schottky, permitindo tempos de propagação curtos
### Características:
- **Dois Decodificadores Independentes**: O SN74S139AN contém dois decodificadores 2-para-4 independentes, cada um com sua entrada habilitadora.
- **Entradas de Controle**: Cada decodificador possui 2 entradas de seleção (A0 e A1) e uma entrada habilitadora (G).
- **Saídas Ativas em Baixo (Low)**: Cada decodificador fornece 4 saídas, onde a linha selecionada é colocada em nível baixo (ativa).
- **Aplicações**: Principalmente usado em decodificação de endereços, seleção de linha, multiplexadores e sistemas de controle digital.
### Diagrama de Pinagem (DIP-16):
1. **G1**: Habilitador do primeiro decodificador
2. **A1**: Entrada de seleção 1 do primeiro decodificador
3. **B1**: Entrada de seleção 2 do primeiro decodificador
4. **Y0**: Saída 0 do primeiro decodificador
5. **Y1**: Saída 1 do primeiro decodificador
6. **Y2**: Saída 2 do primeiro decodificador
7. **Y3**: Saída 3 do primeiro decodificador
8. **GND**: Terra
9. **Y0**: Saída 0 do segundo decodificador
10. **Y1**: Saída 1 do segundo decodificador
11. **Y2**: Saída 2 do segundo decodificador
12. **Y3**: Saída 3 do segundo decodificador
13. **A2**: Entrada de seleção 1 do segundo decodificador
14. **B2**: Entrada de seleção 2 do segundo decodificador
15. **G2**: Habilitador do segundo decodificador
16. **VCC**: Tensão de alimentação
### Aplicações Típicas:
- **Decodificação de Endereços**: Utilizado em microprocessadores e controladores para decodificar endereços de memória ou periféricos.
- **Seleção de Linhas**: Permite a escolha de uma entre quatro linhas em sistemas de controle.
- **Multiplexadores**: Usado para rotear sinais de controle ou dados em sistemas digitais.
### Vantagens:
- **Alta Velocidade**: A tecnologia Schottky TTL permite tempos de propagação curtos, melhorando o desempenho em aplicações que requerem resposta rápida.
- **Configuração Simples**: Dois decodificadores em um único chip, com lógica de fácil implementação.
O **SN74S139AN** é um componente essencial para decodificação em projetos de sistemas digitais, oferecendo desempenho rápido e fácil integração em circuitos TTL.
