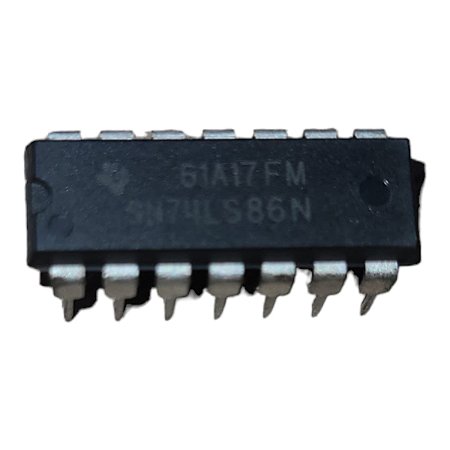

O SN74LS86N é um circuito integrado (CI) que contém quatro portas XOR de 2 entradas, produzido pela Texas Instruments. Faz parte da família lógica 74LS, conhecida pelo baixo consumo de energia e alta velocidade.
### Características:
- **Quatro Portas XOR**: Contém quatro portas XOR independentes.
- **Alta Velocidade**: Atraso de propagação típico de 9 ns.
- **Baixo Consumo de Energia**: Dissipação de potência tipicamente em torno de 20 mW.
- **Compatível com TTL**: Compatível com níveis lógicos TTL.
- **Tensão de Operação**: Tipicamente opera a 5V.
### Configuração de Pinos (Pacote DIP-14):
1. **1A**: Entrada da primeira porta XOR.
2. **1B**: Entrada da primeira porta XOR.
3. **1Y**: Saída da primeira porta XOR.
4. **2A**: Entrada da segunda porta XOR.
5. **2B**: Entrada da segunda porta XOR.
6. **2Y**: Saída da segunda porta XOR.
7. **GND**: Terra.
8. **3Y**: Saída da terceira porta XOR.
9. **3A**: Entrada da terceira porta XOR.
10. **3B**: Entrada da terceira porta XOR.
11. **4Y**: Saída da quarta porta XOR.
12. **4A**: Entrada da quarta porta XOR.
13. **4B**: Entrada da quarta porta XOR.
14. **Vcc**: Alimentação.
### Descrição Funcional:
- **Operação XOR**: Cada porta XOR realiza a operação lógica OU-exclusivo. A saída é ALTA se as entradas forem diferentes e BAIXA se as entradas forem iguais.
- **Expressão Booleana**: A saída Y de uma porta XOR com entradas A e B é dada por \( Y = A \oplus B \), que é \( Y = (A \cdot \overline{B}) + (\overline{A} \cdot B) \).
### Aplicações:
- **Operações Aritméticas**: Usado em somadores e subtratores.
- **Comparadores Digitais**: Útil em circuitos de comparação.
- **Geradores e Verificadores de Paridade**: Comumente usado em detecção e correção de erros.
- **Manipulação de Dados**: Pode ser usado para criptografia e descriptografia de dados.
Gostaria de mais informações detalhadas sobre algum aspecto específico do SN74LS86N?
