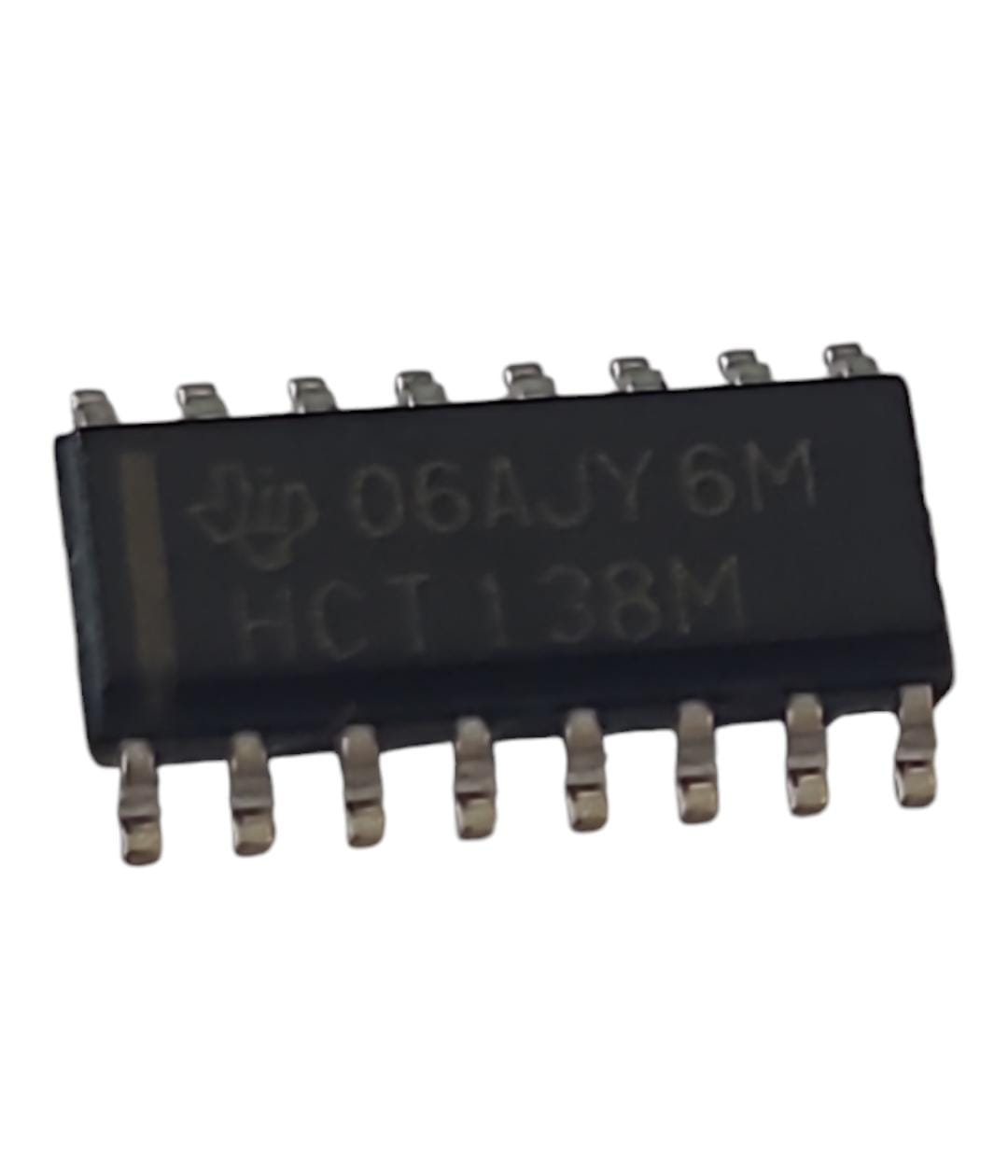

O **SN74HCT138M** é um circuito integrado da Texas Instruments, que faz parte da família **74HCT** (High-speed CMOS with TTL compatibility). Ele está encapsulado no formato **SMD SOIC-16**, um pacote de montagem em superfície com 16 pinos.
### Características principais:
- **Tipo:** Decodificador/Multiplexador de 3 para 8 (3-to-8 line decoder/demultiplexer)
- **Encapsulamento:** SOIC-16 (Small Outline Integrated Circuit com 16 pinos)
- **Número de linhas de entrada:** 3 (A, B, C)
- **Número de linhas de saída:** 8 (Y0 a Y7)
- **Tensão de operação:** 4.5V a 5.5V
- **Compatibilidade TTL:** Totalmente compatível com níveis TTL
- **Corrente de saída:** Até 8 mA por linha
- **Tempo de propagação:** Aproximadamente 12 ns (a 5V)
- **Função de habilitação:** Ativado por pino de habilitação (G)
### Aplicações:
- **Decodificação de endereços:** Usado para decodificar endereços em sistemas de memória e periféricos.
- **Multiplexação:** Pode ser usado para direcionar dados para diferentes linhas de saída com base nas entradas.
- **Controle de dispositivos:** Ideal para selecionar e ativar diferentes dispositivos em sistemas digitais.
- **Sistemas de controle e lógica digital:** Utilizado em projetos que requerem decodificação de sinais e roteamento de dados.
O **SN74HCT138M** é ideal para aplicações onde é necessário converter um código binário de 3 bits em um único sinal ativo entre 8 possíveis saídas, e o encapsulamento SOIC-16 facilita sua integração em designs compactos e modernos de circuitos impressos.
