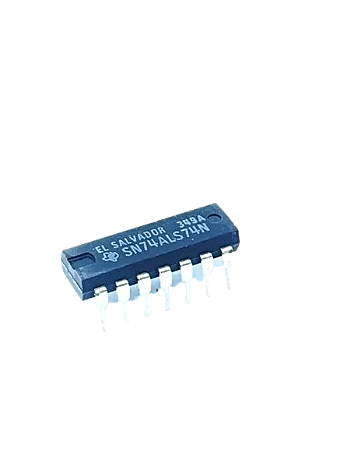

O **Circuito Integrado SN74ALS74AN** é um componente da Texas Instruments, pertencente à família **ALS (Advanced Low-Power Schottky)**. Ele é um **flip-flop tipo D duplo** com pinos de **clear** (limpeza) e **preset** independentes, ideal para aplicações em armazenamento de dados temporário e sincronização de sinais.
### Especificações principais:
- **Família Lógica:** TTL (ALS).
- **Função:** Flip-flop tipo D duplo.
- **Número de Flip-Flops:** 2.
- **Tensão de Operação:** 4,5V a 5,5V (típica 5V).
- **Corrente de Consumo:** Baixa potência devido à tecnologia ALS.
- **Frequência Máxima de Operação:** Até 125 MHz.
- **Entradas:** Clear, Preset, Clock, e Entrada de Dados (D).
- **Saídas:** Q e /Q (saída complementar).
- **Empacotamento:** DIP-14 (Dual Inline Package com 14 pinos).
- **Temperatura de Operação:** -40°C a +85°C (grau industrial).
### Pinagem (DIP-14):
1. **CLR1**: Clear do flip-flop 1.
2. **D1**: Entrada de dados do flip-flop 1.
3. **CLK1**: Clock do flip-flop 1.
4. **PR1**: Preset do flip-flop 1.
5. **Q1**: Saída Q do flip-flop 1.
6. **/Q1**: Saída complementar /Q do flip-flop 1.
7. **GND**: Terra.
8. **/Q2**: Saída complementar /Q do flip-flop 2.
9. **Q2**: Saída Q do flip-flop 2.
10. **PR2**: Preset do flip-flop 2.
11. **CLK2**: Clock do flip-flop 2.
12. **D2**: Entrada de dados do flip-flop 2.
13. **CLR2**: Clear do flip-flop 2.
14. **VCC**: Alimentação (5V).
### Aplicações:
- Circuitos sequenciais.
- Contadores e registradores de deslocamento.
- Armazenamento de bits em aplicações digitais.
- Sincronização em circuitos digitais.
Se precisar de mais detalhes ou ajuda para utilizar esse CI, estou à disposição! 😊
