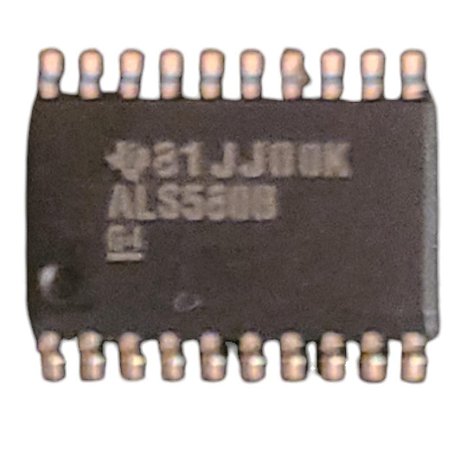

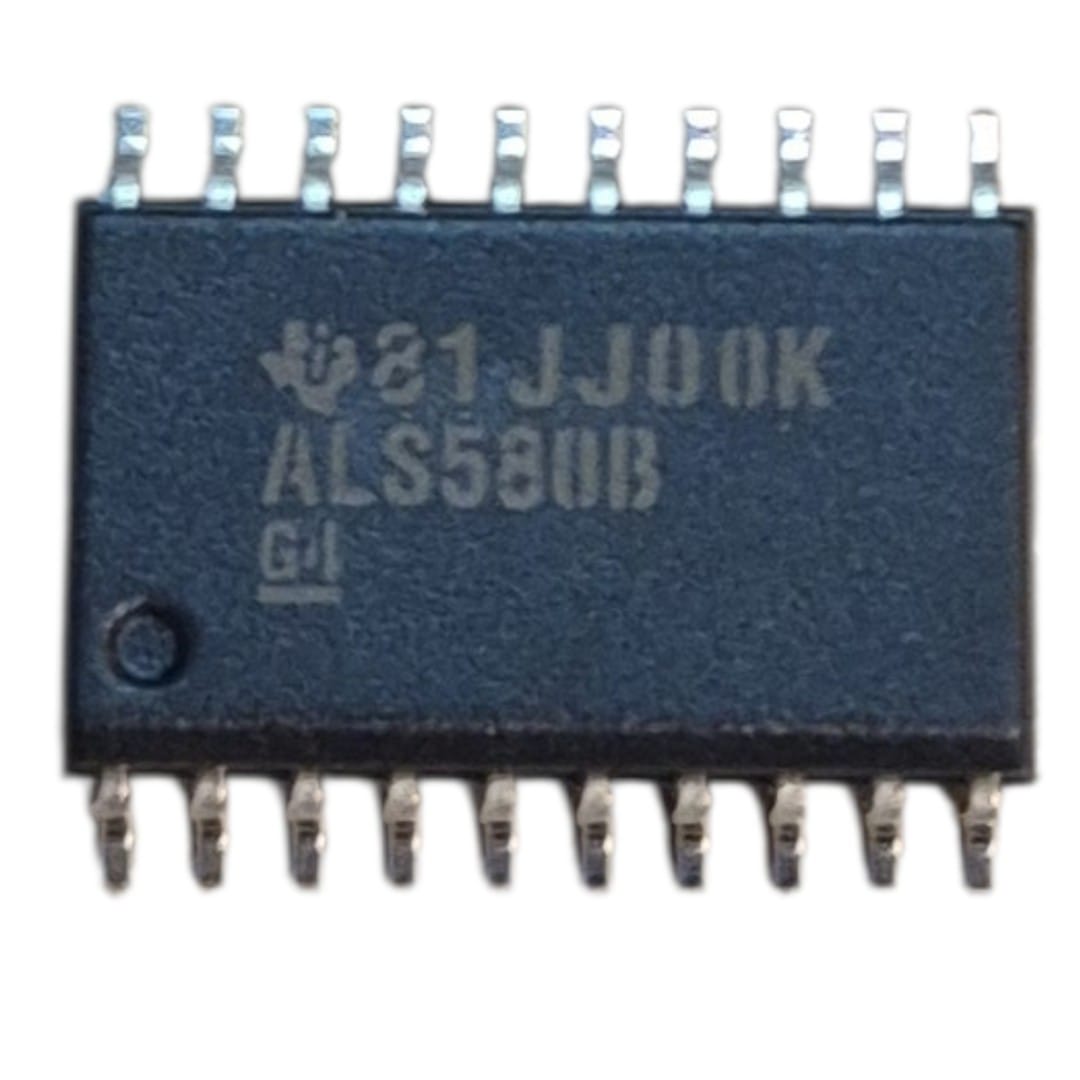

O **Circuito Integrado SN74ALS580BDRWR** é um componente da família TTL (Transistor-Transistor Logic) desenvolvido pela Texas Instruments. É um registrador de deslocamento de 8 bits com capacidade de entrada e saída paralelas, projetado para operações de armazenamento e transferência de dados em aplicações digitais.
**Características Principais:**
- **Modelo:** SN74ALS580BDRWR
- **Tipo:** Registrador de Deslocamento de 8 bits
- **Encapsulamento:** SMD SOIC-20
- **Família Lógica:** ALS (Advanced Low-power Schottky)
- **Tensão de Alimentação (Vcc):** 4.5V a 5.5V
- **Corrente de Saída Máxima:** 24mA por pino de saída
- **Temperatura de Operação:** 0°C a 70°C (comercial)
- **Entrada e Saída:** Paralela
- **Impedância de Entrada:** Alta
**Aplicações:**
- Buffer de dados
- Latch de dados
- Expansão de I/O em microcontroladores
- Armazenamento temporário de dados
**Configuração dos Terminais:**
- **Entradas:** 8 pinos para entrada paralela
- **Saídas:** 8 pinos para saída paralela
- **Controles:** Pinos para controle de carga e direção de deslocamento
**Vantagens:**
- **Baixo Consumo de Energia:** Características de baixa potência da tecnologia ALS.
- **Alta Velocidade:** Desempenho otimizado para operações rápidas de transferência de dados.
- **Compatibilidade:** Totalmente compatível com outras famílias TTL.
**Instruções de Uso:**
1. **Alimentação:** Conecte a tensão de alimentação Vcc aos pinos de energia e terra para operação adequada.
2. **Controle de Dados:** Use os pinos de controle para gerenciar a direção de deslocamento e operações de carga.
3. **Interconexão:** Conecte as entradas e saídas a outros dispositivos lógicos conforme necessário para implementar a funcionalidade desejada.
O SN74ALS580BDRWR é ideal para aplicações que exigem transferência e armazenamento de dados rápidos e eficientes, aproveitando as vantagens da tecnologia TTL para fornecer desempenho confiável e eficiente.
