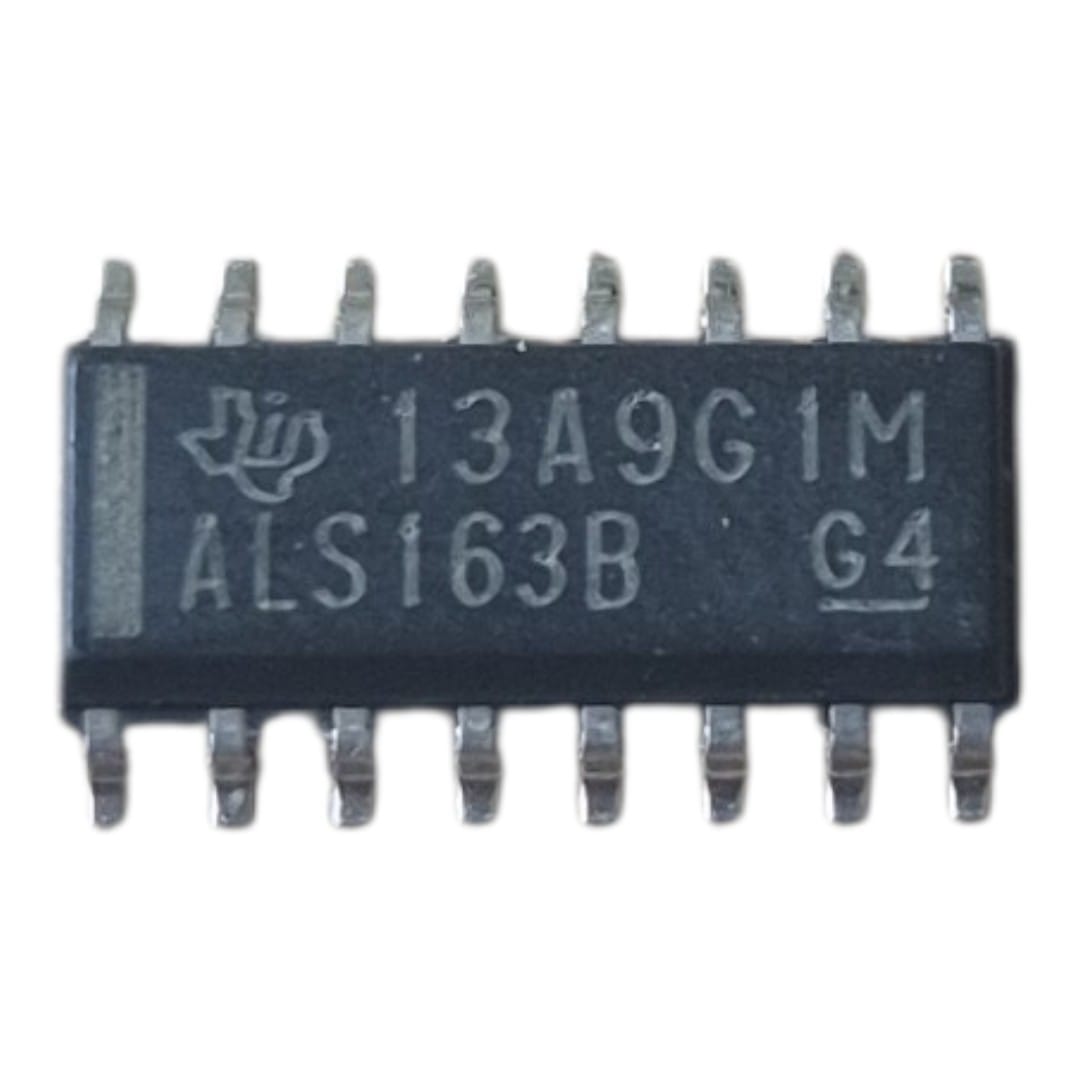

O SN74ALS163BDR é um contador binário síncrono de 4 bits da Texas Instruments. Faz parte da série ALS (Advanced Low Power Schottky) e vem em um pacote de circuito integrado de contorno pequeno (SOIC-16) de 16 pinos. Aqui está uma visão geral detalhada de seus recursos e especificações:
Chave
- Operação síncrona :
- Predefinido e claro: Ei
- Carry Output : Facilita o cascateamento para operações de bits mais altos.
- Ampla faixa de operação : Normalmente opera com uma tensão de alimentação (Vcc) variando de 4,5V a 5,5V.
- Baixo consumo de energia : A tecnologia ALS garante baixa dissipação de energia.
- Alta Velocidade : Capaz de operar em altas frequências, adequado para aplicações de alta velocidade.
Configuração de pinos
- Pacote SOIC-16 : 16 pinos em um pacote IC de contorno pequeno.
- Pino 1 : Limpar (CLR)
- Pino 2 : Relógio (CLK)
- Pino 3 : Habilitar P (ENP)
- Pino 4 : Habilitar T (ENT)
- Pino 5-8 : Entradas de dados (D0-D3)
- Pino 9 : Terra (GND)
- Pino 10-13 : Saídas Q (Q0-Q3)
- Pino 14 : Saída de transporte (CO)
- Pino 15 : Saída de contagem terminal (RCO)
- Pino 16 : Vcc (fonte de alimentação)
Aplicações Típicas
- Contadores : podem ser usados para criar contadores ascendentes síncronos.
- Divisores : Adequados para aplicações de divisão de frequência.
- Sequenciadores : Úteis em máquinas de estado e circuitos lógicos sequenciais.
- Aplicações de temporização : Pode ser usado em circuitos de temporização precisos devido à sua natureza síncrona.
características elétricas
- Tensão operacional (Vcc) : 4,5 V a 5,5 V
- Tensão de entrada de alto nível (HIV) : Mínimo 2V
- Tensão de entrada de baixo nível (VIL) : Máximo 0,8V
- Tensão de saída de alto nível (VOH) : Mínimo 2,7 V (a 20 µA)
- Tensão de saída de baixo nível (VOL) : Máximo 0,5V (a 20mA)
- Atraso de propagação típico : cerca de 10ns (da entrada do relógio à saída)
- Consumo de energia : Baixa dissipação de energia devido à tecnologia ALS
Informações do pacote
- Tipo de pacote : SOIC-16
- Dimensões da embalagem :
- Comprimento : Aprox. 10mm
- Largura : Aprox. 4mm
- Passo : 1,27 mm
Notas de uso
- Certifique-se de conectar corretamente os pinos Vcc e GND para operação correta.
- Capacitores de desacoplamento são recomendados próximos aos pinos da fonte de alimentação para filtrar o ruído.
- Siga os procedimentos de manuseio adequados para evitar danos causados por descarga eletrostática (ESD).
Recursos adicionais
- Folha de dados : Para características elétricas detalhadas, diagramas de tempo e notas de aplicação, consulte a folha de dados oficial da Texas Instruments para o SN74ALS163BDR.
- Notas de aplicação : A Texas Instruments fornece várias notas de aplicação e dicas de projeto para implementar contadores e circuitos relacionados usando seus ICs.
Para obter informações mais específicas ou para visualizar a folha de dados detalhada, você pode visitar o site da Texas Instruments e pesquisar SN74ALS163BDR.
