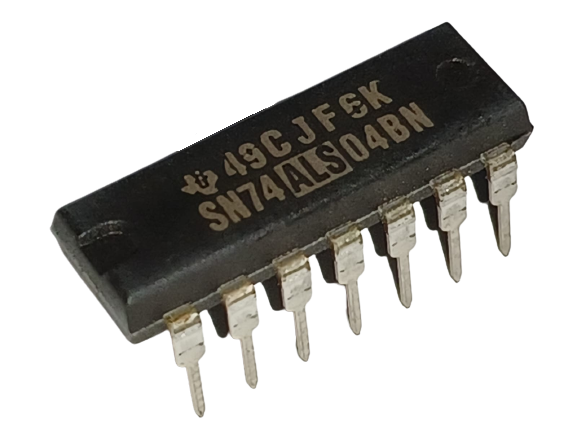

Aqui estão as informações sobre o Circuito Integrado SN74ALS04BN DIP-14 da Texas Instruments:
### Especificações
- **Modelo:** SN74ALS04BN
- **Pacote:** DIP-14
- **Fabricante:** Texas Instruments
- **Tipo:** Inversor Hex (Hex Inverter)
- **Tensão de Operação:** 4.5V a 5.5V
- **Corrente de Saída:** 8mA (máximo)
- **Temperatura de Operação:** 0°C a 70°C
### Características
- **Inversores Lógicos:** Contém seis inversores lógicos independentes em um único pacote.
- **Tecnologia ALS (Advanced Low-power Schottky):** Oferece maior velocidade e menor consumo de energia em comparação com a tecnologia TTL padrão.
- **Baixa Dissipação de Potência:** Consome menos energia, tornando-o adequado para aplicações que exigem eficiência energética.
- **Alta Imunidade ao Ruído:** Resistente a interferências, proporcionando operação estável em ambientes ruidosos.
- **Compatibilidade TTL:** Totalmente compatível com níveis lógicos TTL, facilitando a integração com outros circuitos TTL.
### Aplicações
- **Circuitos Digitais:** Usado em uma variedade de circuitos digitais que requerem inversão de sinais.
- **Processamento de Sinal:** Aplicável em sistemas de processamento de sinal onde a inversão lógica é necessária.
- **Sistemas de Computação:** Integrado em computadores e dispositivos relacionados para manipulação de dados.
- **Eletrônicos de Consumo:** Utilizado em produtos eletrônicos que requerem operações lógicas simples.
- **Automação Industrial:** Adequado para controle e automação industrial onde a inversão lógica é necessária.
### Pinagem (DIP-14)
1. **1A:** Entrada do inversor 1
2. **1Y:** Saída do inversor 1
3. **2A:** Entrada do inversor 2
4. **2Y:** Saída do inversor 2
5. **3A:** Entrada do inversor 3
6. **3Y:** Saída do inversor 3
7. **GND:** Terra
8. **4Y:** Saída do inversor 4
9. **4A:** Entrada do inversor 4
10. **5Y:** Saída do inversor 5
11. **5A:** Entrada do inversor 5
12. **6Y:** Saída do inversor 6
13. **6A:** Entrada do inversor 6
14. **VCC:** Alimentação
Se precisar de mais informações ou tiver dúvidas adicionais sobre este circuito integrado, estarei à disposição para ajudar!
