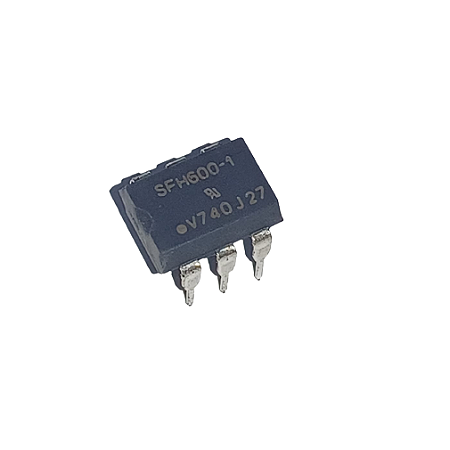

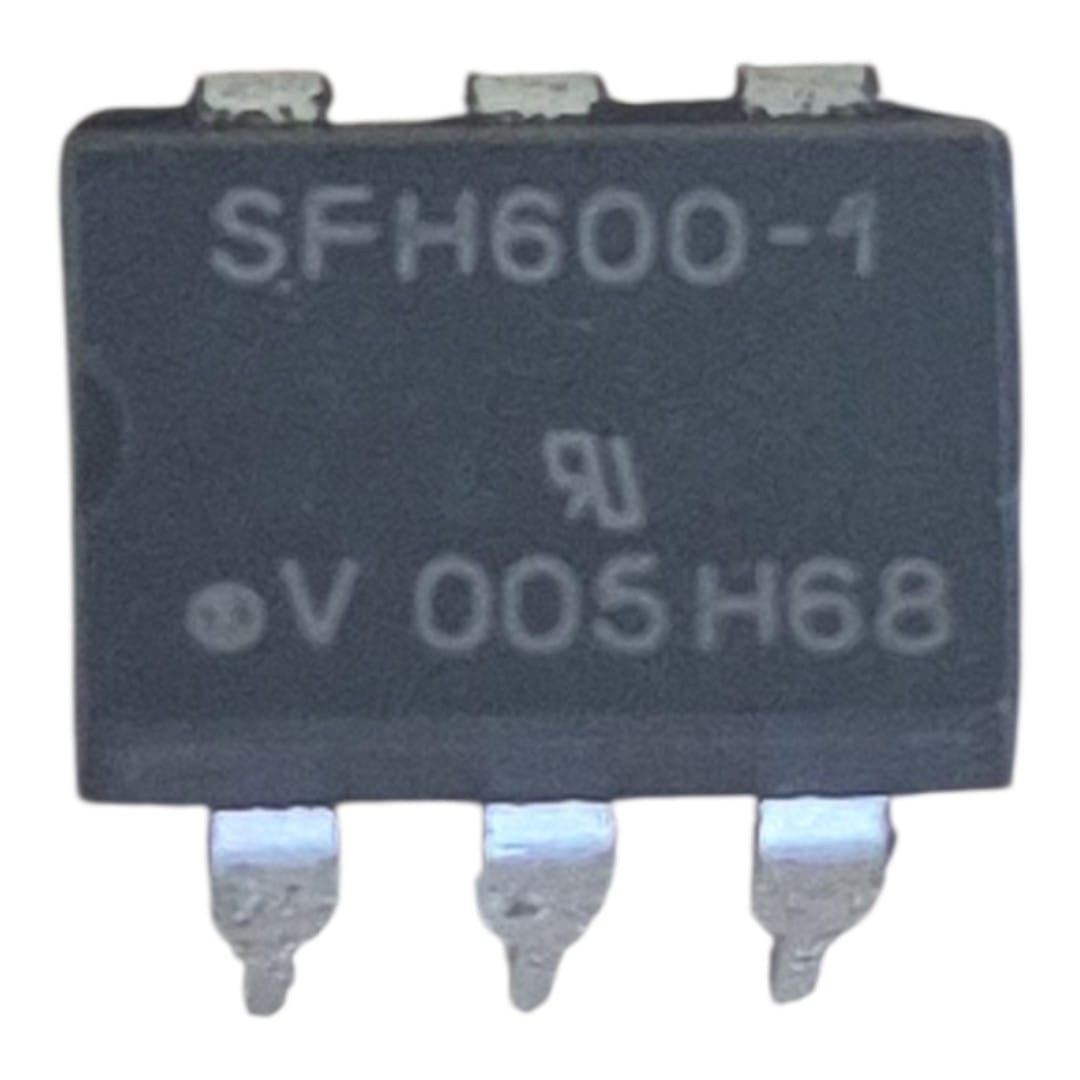

O **Circuito Integrado SFH600-1** da **Vishay** é um **optotransistor** (ou **optocoplador**), utilizado para isolar sinais elétricos, oferecendo separação galvânica entre diferentes partes de um circuito. Aqui estão os detalhes principais:
### Características do SFH600-1:
- **Tipo**: Optoacoplador com fototransistor
- **Encapsulamento**: **DIP-6** (Dual In-line Package com 6 pinos)
- **Função**: Isolamento elétrico entre diferentes circuitos, transmitindo sinais de maneira óptica e evitando que altas tensões ou ruídos passem de uma parte do circuito para outra.
- **Tensão de isolamento**: 5.3 kV
- **CTR (Current Transfer Ratio)**: 40% a 80% (para 5 mA de corrente do LED, com **SFH600-1** sendo a versão com CTR médio).
- **Corrente de LED**: Máxima de 60 mA
- **Temperatura de operação**: -55°C a +100°C
- **Velocidade de resposta**: Média, geralmente usada para comutação e isolamento de sinais de controle e baixa frequência.
### Aplicações:
- **Isolamento de sinais em circuitos digitais e analógicos**.
- **Proteção de circuitos de baixa tensão contra ruídos e picos de alta tensão**.
- Usado em interfaces entre **microcontroladores** ou **controladores lógicos programáveis (CLP)** e **circuitos de potência**, como acionamento de relés ou TRIACs.
Este componente é essencial em sistemas onde a separação galvânica é necessária para proteger circuitos sensíveis ou para evitar interferências de ruído elétrico.
