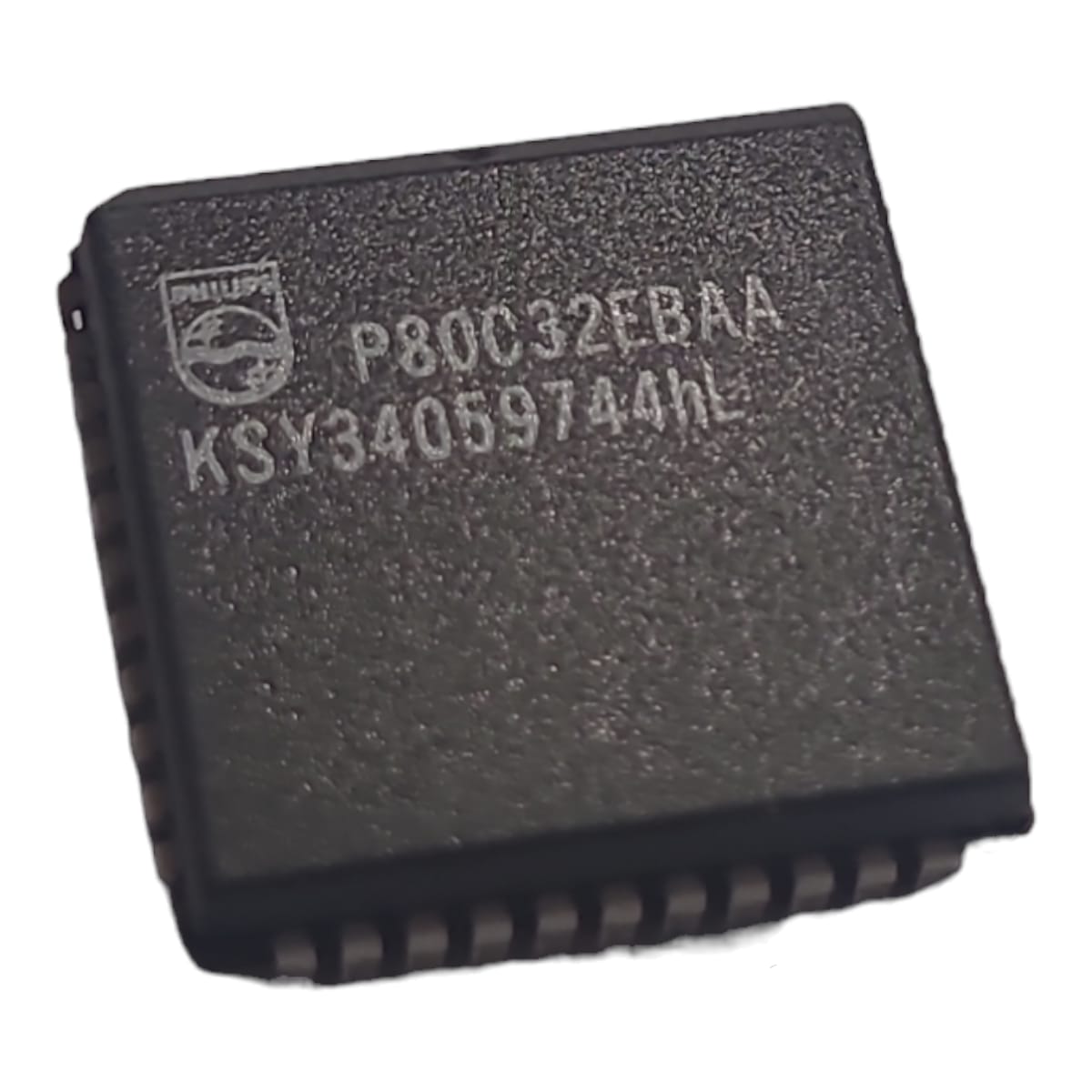

Circuito Integrado P80C32EBAA PLCC-44 Philips

O Circuito Integrado P80C32EBAA é um microcontrolador fabricado pela Philips. Ele é uma versão melhorada do microcontrolador 8051 clássico, com um conjunto expandido de funcionalidades que o tornam adequado para uma ampla gama de aplicações em sistemas embarcados. Este IC é encapsulado no formato PLCC-44 (Plastic Leaded Chip Carrier com 44 pinos).

### Características Principais:

- **Core**: Compatível com o 8051, um microcontrolador de 8 bits popular e amplamente utilizado.
- **Memória ROM**: Não possui memória ROM interna, o que requer uma memória externa para armazenar o programa.
- **Memória RAM**: 256 bytes de RAM interna.
- **I/O Lines**: 32 linhas de entrada/saída (I/O) disponíveis em quatro portas de 8 bits.
- **Timers/Counters**: Três temporizadores/contadores de 16 bits.
- **Serial Interface**: Inclui uma interface serial full-duplex.
- **Interrupts**: Suporta até 6 fontes de interrupção.

### Benefícios:

1. **Compatibilidade**: Totalmente compatível com a arquitetura 8051, facilitando a migração de projetos existentes.
2. **Flexibilidade**: A ausência de memória ROM interna permite o uso de memória externa, proporcionando flexibilidade no armazenamento de programas.
3. **Alta Integrabilidade**: Oferece uma gama completa de periféricos integrados, ideal para sistemas embarcados complexos.
4. **Encapsulamento PLCC-44**: Facilita a montagem em PCBs e permite um design compacto e robusto.

### Aplicações Típicas:

- **Sistemas Embarcados**: Usado em dispositivos embarcados, como controladores industriais, equipamentos médicos e sistemas de automação.
- **Eletrodomésticos**: Controle de dispositivos domésticos, como micro-ondas, lavadoras e outros.
- **Automotivo**: Utilizado em sistemas eletrônicos automotivos para controle de motores, sensores e sistemas de comunicação.
- **Equipamentos de Telecomunicação**: Implementação em equipamentos de comunicação e redes.

### Descrição Física e Pinagem:

- **Encapsulamento PLCC-44**:
  - **Dimensões**: Standard PLCC-44, adequado para montagem em superfície.
  - **Pinos**: 44 pinos dispostos ao redor do chip, permitindo fácil integração em PCBs.

### Pinagem (Principais Pinos):

1. **VCC**: Alimentação (5V típico).
2. **GND**: Terra.
3. **Port 0 (P0.0 - P0.7)**: Linha de entrada/saída de 8 bits, também usada para dados de endereço multiplexados.
4. **Port 1 (P1.0 - P1.7)**: Linha de entrada/saída de 8 bits.
5. **Port 2 (P2.0 - P2.7)**: Linha de entrada/saída de 8 bits, também usada para os bits de endereço mais significativos em acesso externo.
6. **Port 3 (P3.0 - P3.7)**: Linha de entrada/saída de 8 bits, com funções adicionais (como RXD, TXD, INT0, INT1, T0, T1, WR, RD).
7. **RST**: Pino de reset, inicializa o microcontrolador quando acionado.
8. **XTAL1, XTAL2**: Pinos para conectar o oscilador de cristal para clock do microcontrolador.
9. **EA**: Entrada de habilitação de memória externa.
10. **ALE/PROG**: Latch de endereço ou entrada de programação.
11. **PSEN**: Permite a leitura de programa de memória externa.

### Considerações de Uso:

- **Memória Externa**: Como não possui ROM interna, é essencial conectar memória externa para armazenar o código do programa.
- **Clock**: O desempenho do microcontrolador é determinado pela frequência do cristal conectado aos pinos XTAL1 e XTAL2.
- **Configuração de Pinos**: A configuração adequada dos pinos I/O é crucial para garantir que todas as funcionalidades do microcontrolador sejam utilizadas eficientemente.
- **Manuseio ESD**: Precauções contra descargas eletrostáticas devem ser tomadas para evitar danos ao IC durante a manipulação e montagem.

### Exemplo de Aplicação:

Em um sistema de controle industrial, o P80C32EBAA pode ser utilizado para monitorar e controlar processos de produção. As suas linhas de I/O podem ser conectadas a sensores e atuadores, enquanto os timers/counters gerenciam eventos de tempo crítico. A interface serial pode ser utilizada para comunicação com outros dispositivos ou sistemas de controle.

O Circuito Integrado P80C32EBAA PLCC-44 é uma escolha robusta e flexível para aplicações que necessitam de um microcontrolador 8051 com capacidade de expansão e alta integração de periféricos, proporcionando uma base sólida para o desenvolvimento de sistemas embarcados complexos.
