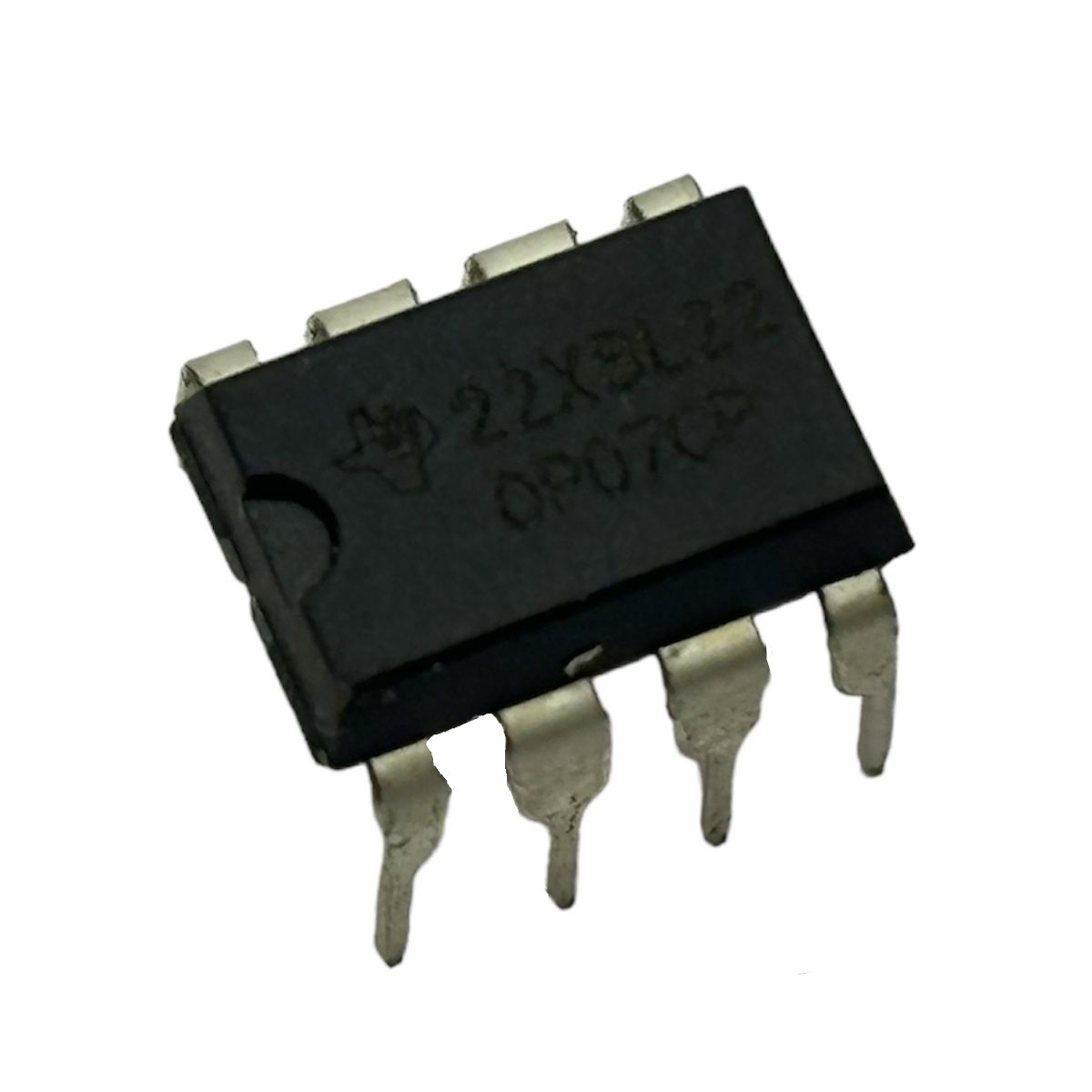

Circuito Integrado OP07CP (OP07) DIP-8 Texas

O OP07CP é um amplificador operacional de precisão (op-amp) da Texas Instruments, comumente usado em aplicações que exigem alta precisão e baixa tensão de offset. Aqui está uma breve visão geral de seus recursos e especificações:

Características:

Baixa tensão de deslocamento de entrada: 75 µV máx.
Baixa corrente de polarização de entrada: 1,8 nA máx.
Corrente de deslocamento de entrada baixa: 1 nA máx.
Ampla faixa de tensão de alimentação: ±3 V a ±18 V
Alto ganho de malha aberta: 200 V/mV
Baixo ruído: 10 nV/√Hz a 10 Hz
Proteção contra curto-circuito
Desvio de deslocamento de entrada baixo: 0,3 µV/°C

Configuração de pinos (DIP-8):

Offset Null : Conecte a um potenciômetro para ajuste de offset.
Entrada inversora (−IN) : Entrada onde o sinal é invertido.
Entrada não inversora (+IN) : Entrada onde o sinal não é invertido.
V− (Fonte de alimentação negativa) : Tensão de alimentação negativa.
Offset Null : Conecte a um potenciômetro para ajuste de offset.
Saída : Saída do amplificador operacional.
V+ (Fonte de alimentação positiva) : Tensão de alimentação positiva.
NC (Sem conexão) : Nenhuma conexão interna.

Aplicações típicas:

Instrumentação de precisão
Processamento de sinal de baixo nível
Interface do transdutor
Amplificadores de termopar
Amplificadores de extensômetro
