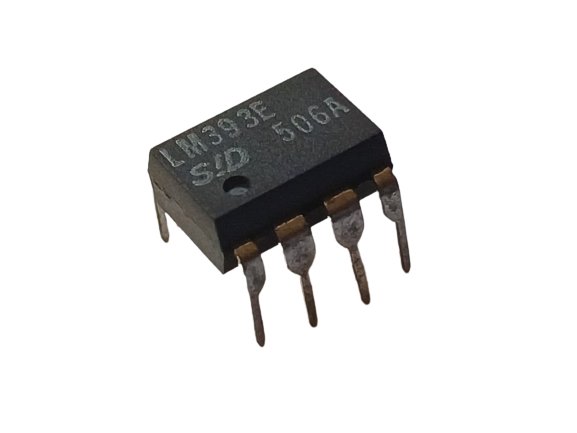

O LM393E é um comparador de tensão dual fabricado pela SID, que é ideal para uso em aplicações que requerem precisão e eficiência em comparação de sinais analógicos. Este componente é amplamente utilizado em circuitos eletrônicos devido à sua baixa corrente de polarização e ampla faixa de tensão de alimentação.
Especificações do LM393E
- Modelo: LM393E
- Tipo: Comparador de Tensão Dual
- Encapsulamento: DIP-8
- Fabricante: SID
Características Principais:
- Faixa de Tensão de Alimentação (V+): 2V a 36V (bipolar ±1V a ±18V)
- Corrente de Polarização de Entrada: 25 nA (típico)
- Corrente de Offset de Entrada: 5 nA (típico)
- Tensão de Offset de Entrada: 2 mV (típico)
- Dissipação de Potência: 660 mW
- Corrente de Saída: 18 mA (máximo)
- Largura de Banda de Ganho Unitário: 1.3 MHz
Aplicações:
- Detecção de Limite (Threshold Detection): Usado para comparar tensões e gerar saídas lógicas quando um determinado limite é atingido.
- Osciladores de Relaxação: Pode ser usado para criar osciladores de baixa frequência.
- Conversores de Nível de Tensão: Ideal para traduzir sinais analógicos em níveis lógicos.
- Circuitos de Controle de Motores: Utilizado em circuitos de controle de motor onde comparação precisa de tensão é necessária.
Pinagem do DIP-8:
O encapsulamento DIP-8 do LM393E possui a seguinte configuração de pinos:
- Pino 1 (Saída 1): Saída do comparador 1
- Pino 2 (Entrada Inversora 1): Entrada inversora para o comparador 1
- Pino 3 (Entrada Não-Inversora 1): Entrada não-inversora para o comparador 1
- Pino 4 (V-): Conexão para a tensão de alimentação negativa (ou terra)
- Pino 5 (Entrada Não-Inversora 2): Entrada não-inversora para o comparador 2
- Pino 6 (Entrada Inversora 2): Entrada inversora para o comparador 2
- Pino 7 (Saída 2): Saída do comparador 2
- Pino 8 (V+): Conexão para a tensão de alimentação positiva
