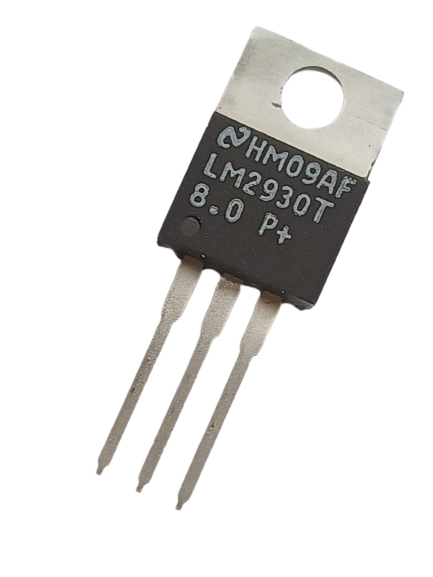

O LM2930T-8.0 é um regulador de tensão linear de baixa queda (low dropout) fabricado pela National Semiconductor (agora parte da Texas Instruments). Projetado para fornecer uma tensão de saída fixa de 8.0V, este regulador é ideal para aplicações automotivas e industriais onde a eficiência e a estabilidade são importantes.
Especificações do LM2930T-8.0
- Modelo: LM2930T-8.0
- Tipo: Regulador de Tensão Linear de Baixa Queda
- Encapsulamento: TO-220
- Fabricante: National Semiconductor (Texas Instruments)
Características Principais:
- Tensão de Saída (V_OUT): 8.0V
- Corrente de Saída Máxima (I_OUT): 150 mA
- Tensão de Entrada Máxima (V_IN): 26V
- Queda de Tensão (Dropout Voltage): 0.6V a 0.8V (típico)
- Corrente de Repouso: 4 mA (típico)
- Precisão da Tensão de Saída: ±5%
- Proteções Internas: Proteção contra curto-circuito e sobreaquecimento
Aplicações:
- Sistemas Automotivos: Usado em reguladores de tensão para equipamentos eletrônicos de veículos.
- Fonte de Alimentação: Ideal para alimentar circuitos eletrônicos que requerem uma tensão estável de 8V.
- Equipamentos Industriais: Adequado para uso em circuitos de controle e monitoramento.
- Eletrônicos de Consumo: Utilizado em diversos aparelhos eletrônicos que necessitam de regulação de tensão confiável.
Pinagem do TO-220:
O encapsulamento TO-220 do LM2930T-8.0 possui três pinos:
- Pino 1 (Entrada - IN): Conexão para a tensão de entrada.
- Pino 2 (Terra - GND): Conexão para o terra ou referência do circuito.
- Pino 3 (Saída - OUT): Fornece a tensão regulada de 8.0V.
Características de Desempenho:
- Estabilidade de Linha: 0.1% (típico) para uma variação de entrada de 14V a 26V
- Estabilidade de Carga: 0.1% (típico) para uma variação de corrente de saída de 5mA a 150mA
