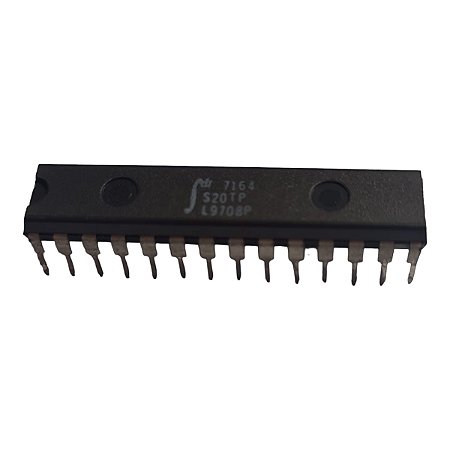

Circuito Integrado IDT7164 DIP-28 Idt

Código: 14873
R$ 12,00 R$ 10,56
Comprar Disponibilidade: Imediata Aproveite! Restam apenas 6 unidades
* Este prazo de entrega está considerando a disponibilidade do produto + prazo de entrega.

O Circuito Integrado IDT7164 é uma SRAM (Static Random Access Memory) de 8K x 8 bits (64 Kbits) fabricada pela Integrated Device Technology, Inc. (IDT). Este IC é conhecido por sua alta velocidade e confiabilidade, sendo amplamente utilizado em diversas aplicações eletrônicas que necessitam de armazenamento temporário de dados.

### Características Principais:

- **Tipo de Memória**: SRAM (Static Random Access Memory), que mantém os dados enquanto a energia estiver presente, sem a necessidade de refresh dinâmico.
- **Capacidade de Armazenamento**: 8K x 8 bits (64 Kbits).
- **Encapsulamento**: Disponível em DIP-28, SOIC-28 e outras variantes, facilitando a montagem em placas de circuito impresso (PCBs).
- **Velocidade de Acesso**: Tempos de acesso típicos de 15 ns a 45 ns, dependendo do modelo específico.
- **Tensão de Alimentação**: Normalmente opera em 5V, com versões que suportam tensões mais baixas.
- **Baixo Consumo de Energia**: Projetado para baixo consumo tanto em operação quanto em standby.

### Benefícios:

1. **Alta Velocidade de Acesso**: Tempos de acesso rápidos, adequados para aplicações que requerem memória de alta velocidade.
2. **Fácil Integração**: O encapsulamento padrão permite fácil montagem e manuseio, ideal para prototipagem e produção.
3. **Estabilidade de Dados**: Como memória SRAM, mantém os dados enquanto a alimentação estiver presente, sem necessidade de refresh dinâmico.
4. **Flexibilidade de Aplicação**: Pode ser utilizada em uma ampla gama de aplicações, desde armazenamento temporário de dados até buffers de alta velocidade.

### Aplicações Típicas:

- **Sistemas Embarcados**: Utilizada como memória temporária para armazenamento de dados e buffers de alta velocidade.
- **Eletrônicos de Consumo**: Implementada em dispositivos como consoles de videogame, equipamentos de áudio/vídeo e eletrodomésticos inteligentes.
- **Automação Industrial**: Utilizada em controladores industriais e sistemas de automação para armazenamento de dados temporários.
- **Computadores e Periféricos**: Empregada em sistemas de cache, buffers de impressão e outros periféricos de computador.

### Descrição Física e Pinagem:

- **Encapsulamento DIP-28 e SOIC-28**:
  - **Dimensões**: Standard DIP-28 ou SOIC-28, com 28 pinos dispostos em duas fileiras paralelas (DIP) ou ao redor do chip (SOIC).
  - **Pinos**: 28 pinos para conexão elétrica e funcional.

### Pinagem:

1. **A0-A12**: Pinos de endereço (A0 a A12), que são usados para selecionar um dos 8K endereços de memória.
2. **DQ0-DQ7**: Pinos de dados (DQ0 a DQ7), usados para entrada/saída de dados de 8 bits.
3. **CE**: Chip Enable, ativa o chip para operação.
4. **OE**: Output Enable, controla a saída de dados.
5. **WE**: Write Enable, controla as operações de escrita na memória.
6. **VCC**: Alimentação, normalmente 5V.
7. **GND**: Terra, referência para a alimentação.

### Considerações de Uso:

- **Alimentação Estável**: Fornecer uma fonte de alimentação estável de 5V para garantir a operação correta do IC.
- **Manuseio Cuidadoso**: Como todos os circuitos integrados, deve ser manuseado com precaução contra descargas eletrostáticas (ESD).
- **Decodificação de Endereços**: A implementação adequada da decodificação de endereços é crucial para acessar corretamente os diferentes endereços de memória.
- **Controle de Sinais**: Certificar-se de que os sinais CE, OE e WE sejam controlados corretamente para evitar conflitos e garantir operações de leitura/escrita precisas.

### Exemplo de Aplicação:

Em um sistema embarcado que requer armazenamento temporário de dados, o IDT7164 pode ser utilizado para guardar dados intermediários durante o processamento. A memória SRAM permite acesso rápido e eficiente aos dados, essencial para aplicações que requerem alta performance.

O Circuito Integrado IDT7164 é uma escolha robusta e eficiente para aplicações que necessitam de memória SRAM de alta velocidade e capacidade, proporcionando uma solução confiável para uma ampla gama de aplicações eletrônicas e sistemas embarcados.

R$ 12,00 R$ 10,56
Comprar Disponibilidade: Imediata Aproveite! Restam apenas 6 unidades
