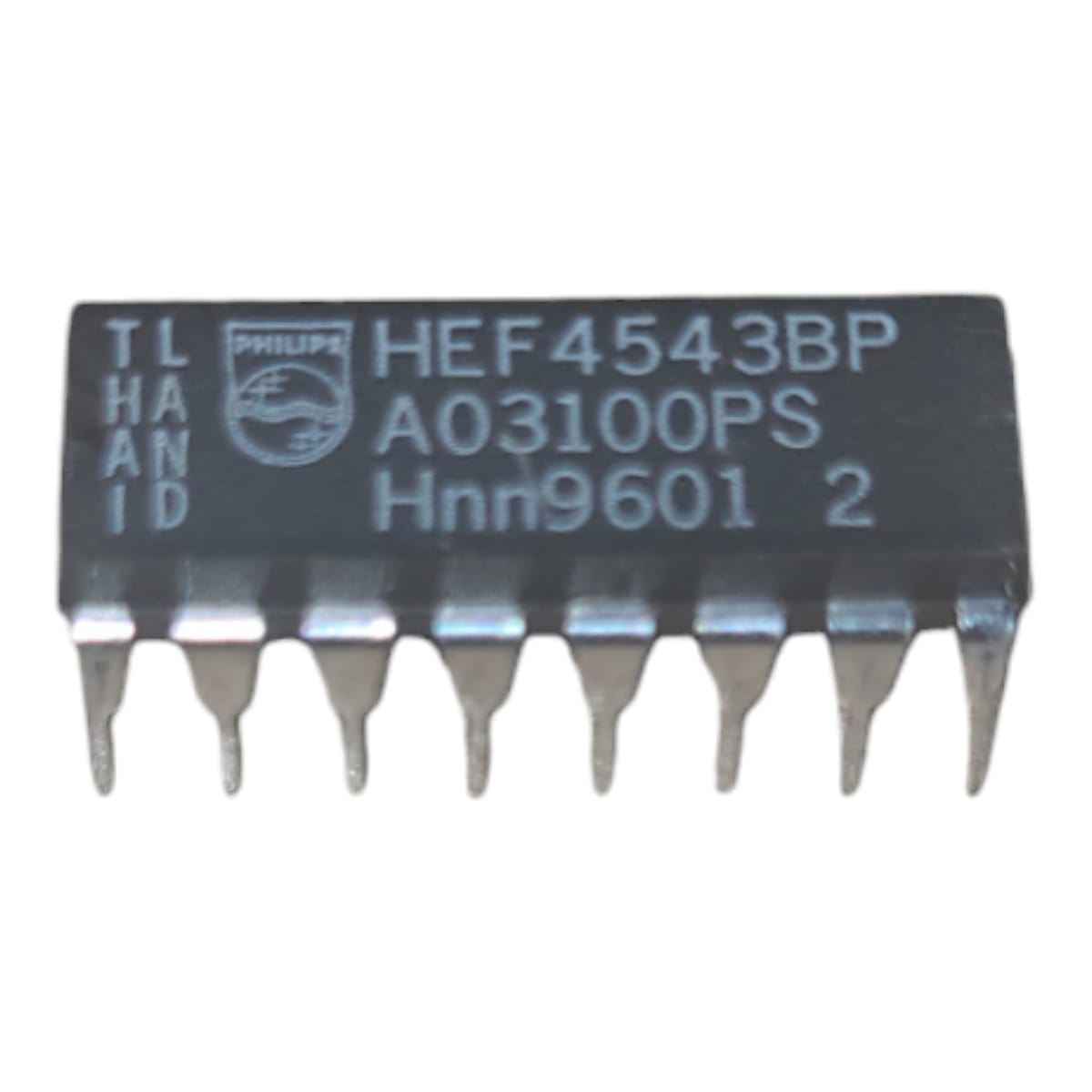

O **Circuito Integrado HEF4543BP** da **Philips** (NXP) é um **decodificador BCD para display de 7 segmentos**. Ele é utilizado para converter entradas em código BCD (Binary-Coded Decimal) para acionar displays de 7 segmentos, especialmente os de tipo LCD. Aqui estão as principais características:
- **Modelo:** HEF4543BP
- **Encapsulamento:** DIP-16 (16 pinos, montado através de furos)
- **Função principal:** Decodificador BCD (decimal codificado em binário) para display de 7 segmentos
- **Tensão de operação:** 3V a 15V (funciona com uma ampla faixa de tensões)
- **Tipo de display suportado:** Display de 7 segmentos, especialmente LCDs, com controle direto de segmentos
- **Corrente de saída:** Compatível com displays de baixo consumo, como LCDs
- **Entradas:** 4 entradas de dados BCD (D0 a D3)
- **Saídas:** 7 saídas, cada uma correspondente a um dos segmentos (a, b, c, d, e, f, g) do display
- **Funções adicionais:**
- **Inversão de polaridade:** Capacidade de inverter os sinais de controle para operar displays de diferentes polaridades
- **Blanking (desligamento):** Função de "blanking" (apagamento) para desligar o display
- **Latching:** Permite o travamento do valor exibido até que seja atualizado
### Aplicações:
- Decodificação de números BCD para controlar displays de 7 segmentos em dispositivos de exibição de números
- Usado em medidores, relógios digitais, cronômetros, e outros sistemas que usam displays numéricos simples
Este CI é ideal para simplificar o processo de controle de displays em sistemas digitais que utilizam códigos BCD para representação de números.
Caso precise de mais detalhes técnicos ou ajuda na integração desse CI, é só avisar!
